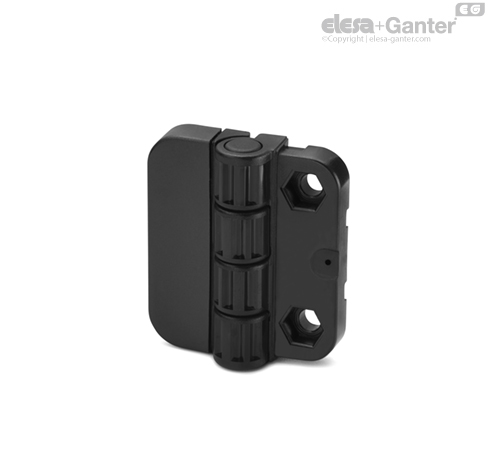

CFP-EH Scharnier, mit Rastfunktion Bohrung für Sechskantschrauben

Drehwinkel (Richtwert)

• Max 195° (-15° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
• Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
• Dieses Scharnier kann mit einem Scharnier des Typs CFQ. der gleichen Bauart ohne Raststellungen kombiniert werden.
• Die Raststellungen (ELESA Patent) erlauben vier verschiedene Positionen der Tür (0°, +80°, +120°, +170°).
• Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.

Drehmoment

Alle Einrasteinstellungen garantieren eine Verdrehsicherheit bis etwa 1.1 Nm (welche erreicht werden muss um die Rasteinrichtung der Scharniere zu lösen).

Das Scharnier wurde über 10.000 Mal durch Öffnen und Schließen getestet. Der Wert des Drehmoments war unverändert.







Beständigkeitsprüfungen
Axiale Belastbarkeit		Radiale Belastbarkeit		Belastbarkeit bei 80° und 90°		Belastbarkeit bei 120°		Belastbarkeit bei 170°		Drehmoment
Maximale Tragfähigkeit Ea [N]	Bruchlast Ra [N]	Maximale Tragfähigkeit Er [N]	Bruchlast Rr [N]	Maximale Tragfähigkeit E80 und E90 [N]	Bruchlast R80 und R90 [N]	Maximale Tragfähigkeit E120 [N]	Bruchlast R120 [N]	Maximale Tragfähigkeit E170 [N]	Bruchlast R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
