Ausführung
Abdeckkappen
Thermoplast Polyamid (PA), schwarz (RAL 9005), matt, lasergravierte grafische Symbole.
Verbindungsstücke mit Gewinde
Kunststoff Thermoplast (Polyamid PA), mit Spritzschutz und Sechskantmutter, schwarz, halb-matt.
Dichtungsring
Dichtungsring, Gummi NBR.
Überdruckventil
Thermoplast mit Gummi NBR (Perbunan) O-Ring
Feder Edelstahl, öffnet sich ab 350 mbar.
Unterdruckventil
NBR-Gummi und Edelstahl-Feder.
Öffnet sich ab 30 mbar.
Luftfilter
Polyester mit einer Filtrationsrate von 3 µm (Effizienz > 98 %).
Ölmessstab
Flacher Teil aus phosphatiertem Stahl (maximale Sichtbarkeit des Flüssigkeitsstands).
Auf Anfrage kann der Ölmessstab auch in unterschiedlichen Längen und/oder auch mit MIN./MAX. Markierungen geliefert werden.
Maximale Gebrauchstemperatur
100°C.
Hinweis
Eigenschaften

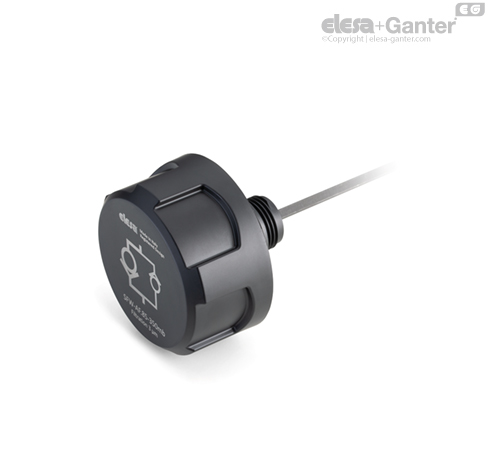

Die SFW-AF Belüftungsdeckel (eingetragenes Design) halten einen Druckluftspeicher über dem Ölstand innerhalb der in der Konstruktionsphase festgelegten Grenzen, um eine Verformung der Tankwände zu vermeiden. Vorteile:
- reduziert das Luftvolumen, welches in den Behälter nachströmt und hält Öl und Filter sauber;
- verbessert Saugpumpeneffekt unter Arbeitsbedingungen und reduziert die Kavitationserscheinung;
- verhindert das Auslaufen der Flüssigkeit, wenn das System Teil einer beweglichen Einheit ist;
- reduziert Schaumaufkommen in der Flüssigkeit.

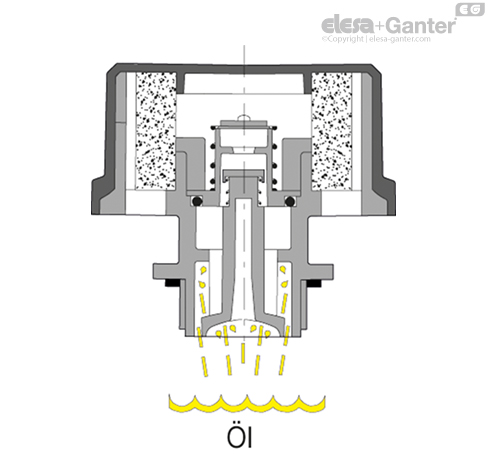

Die SFW-AF Belüftungsdeckel verfügen über eine spezielle Innengeometrie, die das Auslaufen der Flüssigkeit nach außen verhindert.
Das Sechskantprofil am Gewindeanschluss ermöglicht es, mit einem Schraubenschlüssel ein höheres Anzugsdrehmoment auf die Kappe auszuüben, wodurch eine bessere Kompression der Dichtung gewährleistet wird.
Technische Daten

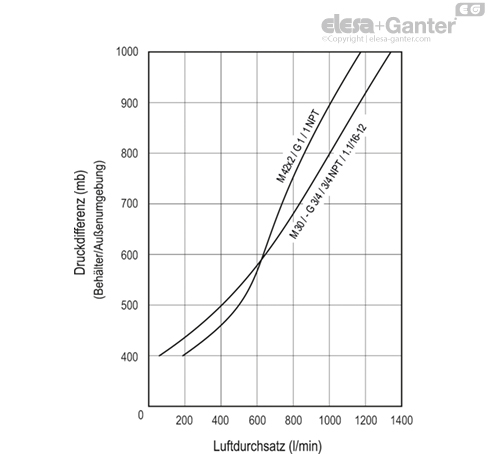

Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
