SFW-VP-CH
SFW-VP
Belüftungsdeckel
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Abdeckung (oberer Teil): Kunststoff Thermoplast (Polymid PA), schwarz, matt, grafische Symbole am Doppelventil
Gewindeanschluss (unterer Teil): Thermoplast (Polyacetal POM), schwarz, matt
Gummi NBR (Perbunan)
Thermoplast mit NBR Gummi O-Ring und rostfreier Edelstahlfeder
Öffnet ab einem Überdruck > 350 mbar (700 mbar auf Anfrage)
Verschlussscheibe aus Technopolymer mit NBR Gummi O-Ring und rostfreier Edelstahl Feder.
Öffnet sich ab 30 mbar.
PU-Schaum, Polyurethan (Polyester), mit Filterfeinheit 40 µm

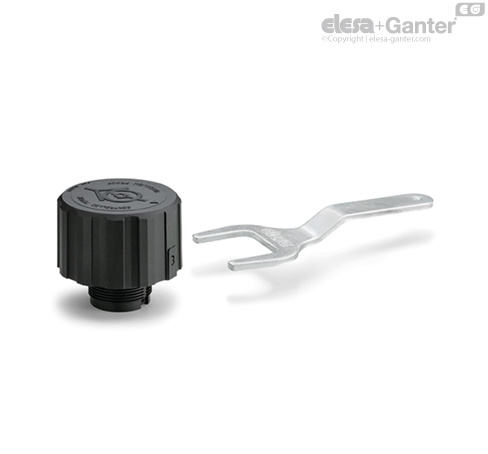

CWL aus Kunststoff Thermoplast (Polyacetal, POM), rot, klappbar, mit Edelstahl-Eindringschutz.
Dank des Schlüssels ist eine Drehmomentbegrenzung überflüssig. Er ermöglicht die Anwendung des manuellen An- und Ausschraub-Drehmoments.
Kann auch zusätzlich bestellt werden.
CWQ aus verzinktem Stahl. Der Schlüssel ermöglicht die Anwendung sehr hoher Drehmomente, die ein Lösen von Hand durch den Eingriff des Drehmomentbegrenzers unmöglich machen.
Kann auch zusätzlich bestellt werden.
100°C.
Die vandalismussichere Schutzvorrichtung verhindert dank des Drehmomentbegrenzers das Herausschrauben des Verschlusses durch Unbefugte.
Die Druckkappen SFW-VP eignen sich für Erdbewegungs- und landwirtschaftliche Maschinen sowie generell für Maschinen, die unbeaufsichtigt bleiben können.
Durch SFW-VP Belüftungsdeckel entsteht eine ein kontrollierter Übderdruck über dem Ölspiegel um Deformierungen des Behälters zu vermeiden und bieten auch andere Vorteile (siehe Anwendungsbeispiele in der SFW.).
Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
Kappen mit flachem Ölmessstab, phosphatierter Stahl, flach.
Drehen Sie die Kappe im Uhrzeigersinn, bis der Drehmomentbegrenzer klickt. Für ein optimales Anziehen sollte man an dieser Stelle mit dem eingestecktem Schlüssel etwas weiterdrehen: Drehen Sie die Kappenabdeckung im Uhrzeigersinn, bis einer der beiden Widerstandspunkte erreicht ist. Nur in diesen beiden Positionen kann der Schlüssel vollständig eingeführt werden, um die Abdeckung zu befestigen und das Anziehen zu beenden.
Nach dem Abziehen des Schlüssels kann die Kappe nicht mehr abgeschraubt werden, wodurch Manipulationsversuche verhindert werden (vandalismussicher).
Zum Herausschrauben den Deckel im Uhrzeigersinn, bis zum Anschlag (Rastmechanismus) drehen. In dieser Position den Schlüssel in die Aufnahme stecken. Dadurch ist die Verbindung zwischen Einschraubgewinde und Oberteil hergestellt, der Belüftungsdeckel kann jetzt herausgeschraubt werden. Der Schlüssel hat ein Gelenk und kann in eingestecktem Zustand an den Deckel angeklipst werden.
