Ausführung
Material
Kunststoff Thermoplast (Polyamide PA):
Abdeckung (oberer Teil): RAL 2004 orange, matt, mit grafischen Symbol "Ventil"
Gewindeanschluss mit Spritzschutz: schwarz, halbmatt.
Dichtungsring
Dichtungsring, Gummi NBR.
Überdruckventil
Thermoplast mit Gummi NBR (Perbunan) O-Ring
Feder Edelstahl, öffnet sich ab 350 mbar oder 0.700 bar.
Maximale Gebrauchstemperatur
100° C.
Standardausführungen
- SFV-AP-350MB: Ventil öffnet, wenn der Druck 0.35 bar überschreitet (Öffnet ab 350 mb).
- SFV-AP-700MB: Ventil öffnet, wenn der Druck 0.700 bar überschreitet (öffnet ab 700 mb).
Hinweis
Funktionen und Anwendungen

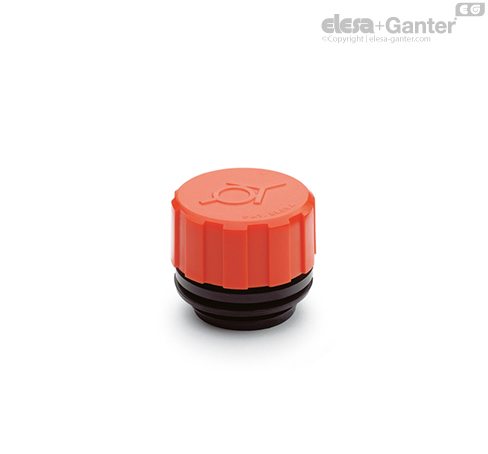

Entlüftungsschrauben SFV-AP mit Dichtungsscheibe entlüften nach Erreichen eines (geringen) Behälterüberdruckes von 350 bzw. 700 mbar.
Die Dichtungsscheibe verhindert die Verschmutzung des Öles von außen (Staub), ein Luftfilter ist nicht erforderlich. Gleichzeitig ist gewährleistet, dass kein Öl austritt, insbesondere auch nicht bei stark bewegtem Öl (Ölspritzer) oder während des Transportes.
Das Dichtventil (bei normalen Druckverhältnissen geschlossen) damit ein Festkleben am O-Ring ausgeschlossen bzw. der Öffnungsdruck eingehalten wird.
Die Belüftungsdeckel SFV-AP verfügen über eine spezielle Innengeometrie, die das Austreten von Flüssigkeit nach außen verhindert, selbst im Fall von starkem Flüssigkeitsstrahl.
Technische Daten
Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
