Ausführung
Material
Thermoplast Polyamid (PA), schwarz (RAL 9005), matt.
Elastische Gabel
Thermoplast (Polyacetal, POM), schwarz.
Dichtungsringe
Zwei Gummi NBR O-Ringe.
Verliersicherung
Kugelkette Kunststoff Thermoplast (Polyacetal POM), schwarz, matt.
Ring Edelstahl, NERINOX.
Befestigung mittels selbstschneidender Schraube ø4.8 mm UNI EN ISO 7050 oder M5 Senkkopfschraube UNI EN ISO 10642.
Standardausführungen

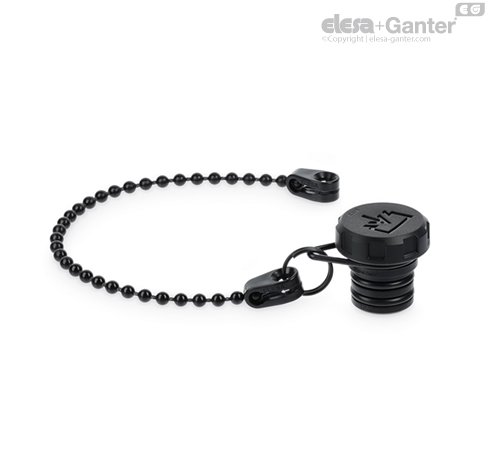

- TP-C-LP: ohne Belüftungsbohrung.
- TP-CF-LP: mit Belüftungsbohrung.
Maximale Gebrauchstemperatur
60°C.
Einfüllsymbol
Nach DIN Richtlinien.
Montagehinweis
Dank der Einpressmontage sind keine Schraubvorgänge erforderlich.
Hinweis
Funktionen und Anwendungen
Die elastische Ringöse sitzt in der Nut im Griff und kann sich frei drehen. Der Spiralring verbindet die elastische Ringöse mit der Kette.
Ideal als Verliersicherung der Verschlussschraube.
