Ausführung

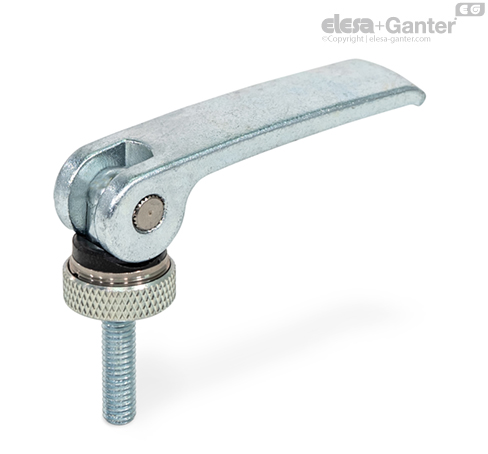

- A: Kunststoff-Auflagescheibe mit Stellmutter
- B: Kunststoff-Auflagescheibe ohne Stellmutter
Stahlfeinguss
verzinkt, blau passiviert
Edelstahl 1.4305
chemisch vernickelt
Zugmutter / Zugschraube / Stellmutter
Stahl
verzinkt, blau passiviert
Kunststoff, glasfaserverstärkt
- Polyacetal (POM) bei Form A
Information
Exzenterspanner GN 927.3 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.
Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar, wodurch auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden kann. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.
Konstruktionsmerkmale (Form A)
