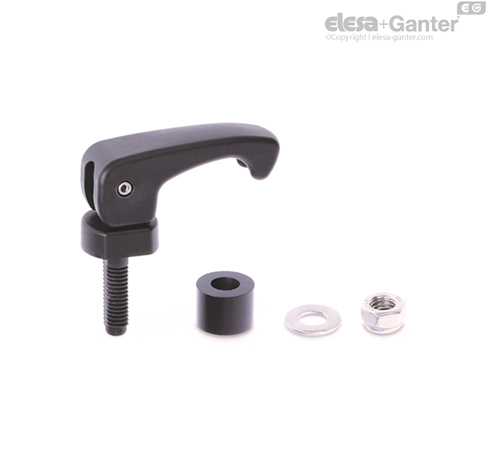

LAC-FL-F-SST Cam clamps Ohne verdrehsicheren Referenzstift

Funktionen und Anwendungen

Der Exzenterhebel ist eine Vorrichtung, die ein schnelles und effektives Festklemmen einer Platte (z. B. einer Tür) an einer Struktur (z. B. einem Rahmen) ermöglicht und dabei ein perfektes Schließen auch bei Vibrationen oder einem Versatz zwischen den beiden Elementen garantiert.

Durch das Umlegen des Hebels wird die Ausdehnung des elastischen Halteelements erreicht und somit die beiden Elemente miteinander verriegelt (Abb. 1).

Das Produkt eignet sich auch für den Einsatz an Geräten, die häufig mit Wasser- oder Dampfstrahl gereinigt werden, sowie in Umgebungen, die aus hygienischer Sicht besondere Sorgfalt erfordern.





Montagehinweis

Bohren Sie ein Loch in die Platte (z. B. die Tür), an der der Hebel befestigt werden soll, gemäß den angegebenen Schablonen (Abb. 2).

Die Referenzbohrung mit Durchmesser 3.95 mm des Zapfens (Ausführung LAC-FL-O-SST) ermöglicht es, den Hebel in der gewünschten Position zu halten.

Bei der Montage muss der Stift mit leichtem Übermaß in die Bohrung eingeführt werden.

Bohren Sie ein Loch in die zu klemmende Platte (z. B. den Rahmen) entsprechend der in der Tabelle angegebenen Schablone (Abb. 3).

Montieren Sie den Hebel und den Gleitfuß des Nockens an der Platte (Luke), setzen Sie das elastische Halteelement und die Unterlegscheibe auf der gegenüberliegenden Seite ein, kontern Sie mit der selbstsichernden Mutter, bis das Spiel durch leichtes Zusammendrücken des elastischen Halteelements beseitigt ist.





* Maximale Haltekraft, die kurzfristig durch das elastische Halteelement ausgeübt wird.
