Ausführung
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt
Druckknopf
Kunststoff Thermoplast, glänzend, orange RAL 2004. Auf Anfrage und bei entsprechender Stückzahl können diese auch in einer der anderen Ergostyle Farben geliefert werden.
Standardausführungen
Innenteil: glasfaserverstärkter Kunststoff Thermoplast, schwarz, mit Rändelung; Rückstellfeder Edelstahl 1.4319
Für Schnellmontage Halteschraube Stahl mit speziellem Innensechskant ISO 10664, passend für TORX® T15 Werkzeug.

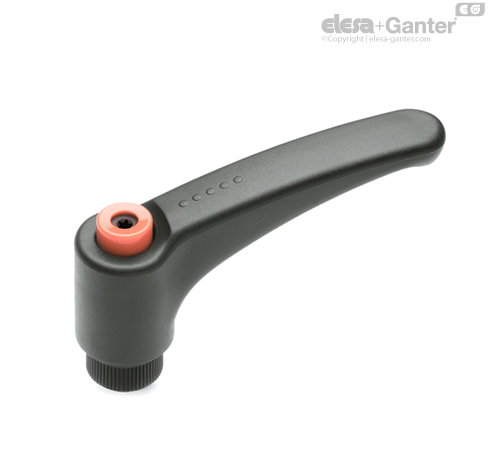

- ERX-AV-B: Buchse Messing, Gewinde-Sackloch

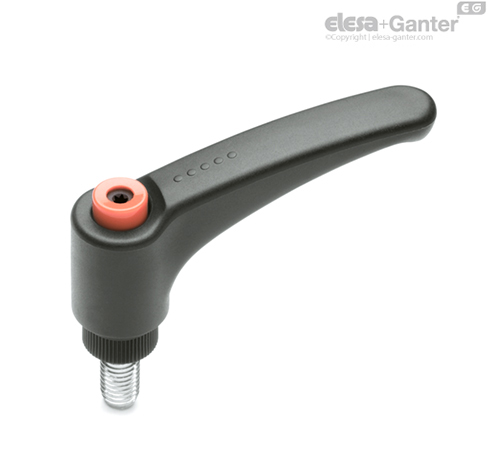

- ERX-AV-p: Gewindestift Stahl verzinkt, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
Hinweis
Funktionen und Anwendungen
ERX-AV Klemmhebel bieten die Möglichkeit einer Schnellmontage. Diese kann mithilfe eines elektrischen oder pneumatischen Schraubenziehers mit kontrolliertem Anzugsdrehmoment durchgeführt werden.
Widerstandsfähigkeit
Siehe ERX..
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
Griffkörper in orange, RAL 2004
Büchsen und Stifte mit unterschliedlichen Gewinden
Gebrauchsanweisung
Gebrauchsanweisung
Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.
