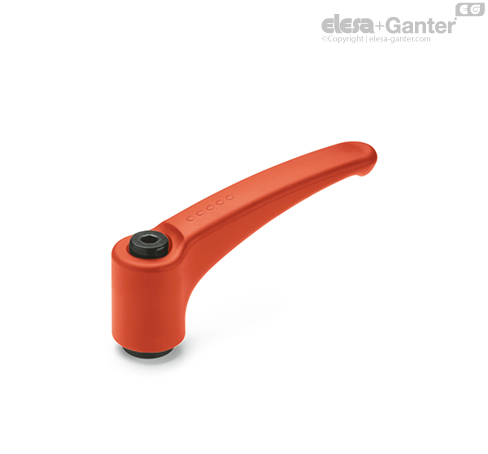

Ausführung
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polymid PA), Grauschwarz (C1) RAL 7021, Orange (C2) RAL 2004, Grau (C3) RAL 7035, Rot (C6) RAL 3000, matt.
Innenteil Zinkdruckguss mit Verzahnung.
Standardausführungen
Halteschraube mit speziellem Innensechskant passend für TORX®.
Rückstellfeder Edelstahl 1.4310.
- ERZ-A: Gewindebuchse und Halteschraube Stahl, brüniert.
- ERZ-SST: Gewindebuchse und Halteschraube Edelstahl 1.4305.
- ERZ-p: Gewindestift und Halteschraube Stahl brüniert.
- ERZ-SST-p: Gewindestift und Halteschraube, Edelstahl AISI 303.
Hinweis
Funktionen und Anwendungen
Besonders geeignet wenn der Drehwinkel wegen Platzmangel begrenzt ist.
Die Metallzähne des Zinkeinsatzes ermöglichen die Montage von metallischen Klemmelementen, welche im Fall von speziellen Anforderungen leicht maschinell geändert werden können.
Gebrauchsanweisung
Gebrauchsanweisung
Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.
Falls keine 360° Umdrehung des Hebels möglich ist, kann das Klemmelement einfach mittels Innensechskantschraube eingeschraubt werden (nachdem der Hebel gelöst wurde).
*Eingetragenes Markenzeichen von TEXTRON INC.
