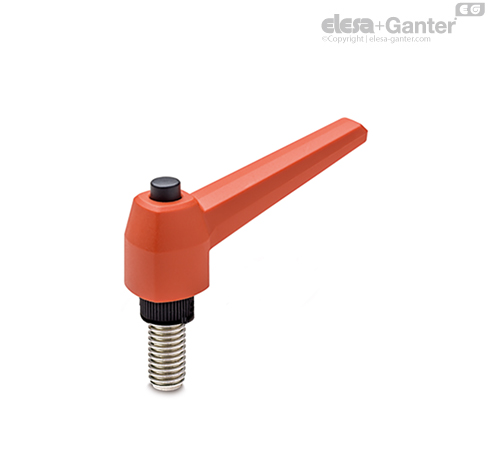

Ausführung
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polymid PA), Grauschwarz RAL 7021, Orange (C2-C1) RAL 2004, matt.
Druckknopf
Kunststoff, schwarz, matt
Standardausführungen
Innenteil: glasfaserverstärkter Kunststoff Thermoplast, schwarz, mit Rändelung; Rückstellfeder Edelstahl 1.4319
- MRX-B: Buchse Messing, Gewinde-Sackloch
- MRX-SST: Buchse Edelstahl 1.4305, Gewinde-Sackloch
- MRX-p: Gewindestift Stahl, verzinkt, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
- MRX-SST-p: Gewindestift Edelstahl 1.4305, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
Hinweis
Funktionen und Anwendungen
Besonders geeignet wenn der Drehwinkel wegen Platzmangel begrenzt ist.
Im Vergleich zu anderen Klemmhebeln mit Metall-Halteschrauben bietet dieser:
- absolute elektrische Isolation
- komfortable Handhabung.
Widerstandsfähigkeit
Siehe ERX..
Gebrauchsanweisung
Gebrauchsanweisung
Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.
