Ausführung
Form
- APV: Spannarm mit Langloch, mit 2 Flankenscheiben

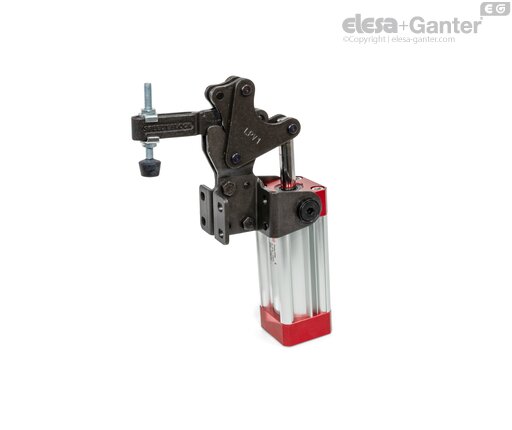

- CPV: Spannarm mit Langloch, mit 2 Flankenscheiben und Andrückschraube GN 708.1
- EPV: Spannarm mit Buchse
Kennzeichen
Spannmechanik
Stahl
- Grundkörper phosphatiert
- Lagerbolzen / Lagerbuchsen
- doppeltwirkender Zylinder
- mit einstellbarer Endlagendämpfung
- Höchstdruck 6 bar
- mit Spezialfett geschmiert
Flankenscheiben GN 898 bei Form APV / CPV
Stahl
verzinkt, blau passiviert
Andrückschraube GN 708.1 bei Form CPV
- Stahl, verzinkt, blau passiviert
- Druckstück
- Chloropren-Kautschuk (CR)
- Härte 85 Shore A ≈
- aufvulkanisiert
- schwarz
- Form A (gerade Druckfläche)
Information
Schnellspanner „Longlife“ GN 962 sind mit einem verstärkten Grundkörper und gehärteten und geschliffenen Lagerbolzen / -buchsen ausgestattet. Aus diesem Grund eignen sie sich für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatikzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 962 sind serienmäßig mit einem Magnetkolben ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich.
Sicherheitshinweise
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf elesa-ganter.at digital bereitgestellt.
