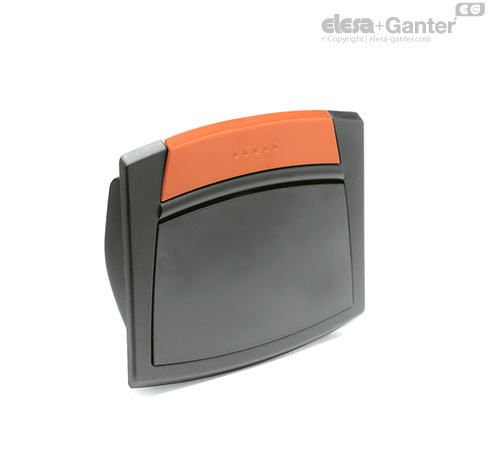

EPR-F-SH Griffmulden Mit Schließkappe

Ergonomie und Design

Der Griff kombiniert modernes Design und eine kompakte Form. Die ergonomische Form der Griffschalen mit der abgerundeten Griffkante gibt den Fingern einen angenehmen, sicheren Halt. Die färbige Abdeckung verbessert die Sichtbarkeit des Griffs und bietet die Möglichkeit Produktanpassungen vorzunehmen.

Die Klappe ist ein einzigartiges Feature, das die Nische komplett verschließt und sich einfach mit der Hand öffnen lässt.

Technische Daten

Die in der Tabelle angegebenen Werte für Hebekraft (F1) und Auszugskraft (F2) sind das Ergebnis von Labortests mit Griffen, die auf verstärkten Blechen mit einer Stärke = 1,5mm (für Prüfzwecke verstärkt) montiert wurden.



Bohrschablone

Auf Platten mit Stärken (e) über 2,5 mm empfehlen wir den Griff nach einen der folgenden 3 Möglichkeiten einzupassen:

• mit 2 selbstschneidenden Schrauben in die Bohrungen "d";
• mit 2 Senkkopfschrauben M3x6 nachdem Bohrlöcher gemacht wurden;
• mit 2 Senkkopfschrauben M3x10 mit Muttern, nach Bohren von Sacklöchern mit Ø 3,2 mm.





Montagehinweis

• Ausnehmung entsprechend der Montageschablone fertigen.

• Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

• Den oberen Teil des Griffs in das Gehäuse einpassen (Bild 1) und auf den unteren Teil drücken, bis dieser vollständig eingepasst ist.

• Griff leicht nach unten drücken (Bild 2).

• Die beiden selbstschneidenden Blechschrauben setzen (Bild 3).

• Die Abdeckung montieren, indem man zuerst auf die Seitenteile und danach auf den Mittelteil drückt (Bild 4).



Zubehör auf Anfrage

• ECO.R: Schraubenabdeckung aus Kunststoff Thermoplast (Polyester PBT), in Elecolors-Farben, hochglanzpoliert, Montage durch Einpressen (siehe Tabelle).
