GN 715-KB
GN 715
Seitendruckstücke
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Form
Gehäuse
Aluminium
blank
Druckstift
Druckfeder
Abdichtung
Chloropren-Kautschuk (CR)

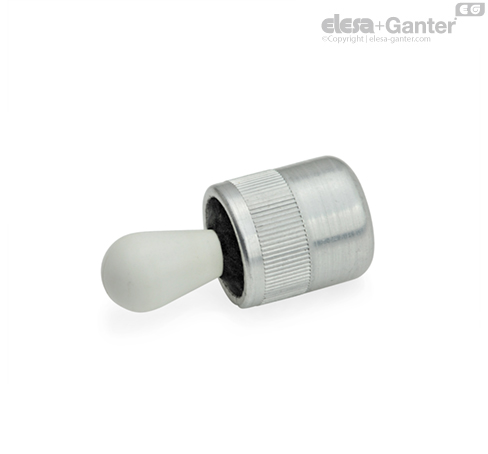

Federnde Seitendruckstücke GN 715 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.
Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.
Zum Einschrauben der Seitendruckstücke sind Einschraubwerkzeuge GN 715.1 lieferbar (siehe Tabelle).
Die Position der Montagebohrung ergibt sich aus der Werkstücklängelm plus dem Bohrungsversatz m, der sichwie nachfolgend gezeigt berechnen lässt:
w = maximaler Verstellweg des Druckstiftes
t = Werkstückhöhe
m = Bohrungsversatz
Fall 1:
Die Werkstückhöhe t ist größer als die Konushöhe l3
m = d1/2 - w/2
Fall 2:
Die Werkstückhöhe t ist kleiner als die Konushöhe l3
m = d1/2 - (l3-t) x 0,123
Wenn die Position der Montagebohrung gemäß den Vorgaben festgelegt wird ist gewährleistet, dass der gesamte Verstellweg des Seitendruckstückes zum Ausgleich der Werkstücktoleranz zur Verfügung steht.
Im Fall 1 ergibt sich neben der seitlichen Spannkraft auch ein Niederzugseffekt, der das Werkstück gegen die Auflagefläche drückt.
Zur Montage empfiehlt sich die Verwendung von Montagedornen GN 715.1 bzw. Einschraubwerkzeugen GN 713.1.
Exzenterbuchsen GN 715.2 stellen eine Montagehilfe für Seitendruckstücke GN 714 / GN 715 dar. Sie ermöglichen ein Justieren des Seitendruckstückes in die günstigste Spannstellung, z. B. zum Überbrücken größerer Toleranzbereiche eines Werkstückes.
