Ausführung
Standard Ausführungen
- MSR.60-B base: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
- Schraubenabdeckungen CC-MSR.60: Kunststoff Thermoplast (Polyester PBT) in sechs Farben, hochglanzpoliert, Montage durch Einpressen. Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.
Kann auch zusätzlich bestellt werden (siehe Tabelle).
- MSR.60-C Kreuz-Klemmhalter: Glasfaserverstärkter Kunststoff Thermoplast, schwarz, matt
- MSR.60-TA-TB-TC-TD-TE-TF Kreuzstück: Glasfaserverstärkter Kunststoff Thermoplast, schwarz, matt

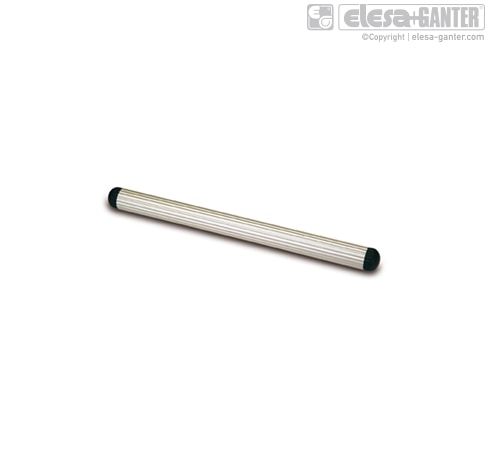

- MSR.60-T13 Halterohr: Aluminium-Profile erhältlich in den Standardlängen von 100 bis 2000 mm
Bei entsprechender Stückzahl auch in anderen Längen lieferbar.
Zubehör: Separat erhältlich (siehe Tabelle).
Hinweis
Funktionen und Anwendungen
Mit dem Universal-Klemmstativ MSR. können Befestigungslaschen schnell und sicher in die gewünschte Lage gebracht und dort positioniert werden. Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen. Mit jeweils nur einer Klemmschraube werden Sockel, Kreuzstück und Befestigungslasche an den Halterrohren festgeklemmt.
Zum Positionieren des Halterohres bzw. der Befestigunslaschen können die Klemmschrauben mit Hilfe eines Sechskant-Schraubendrehers leicht gelöst werden.
Vorteile
Die schlitzförmigen Verbindungsrohre verhindern eine freie Rotation.
Rohr und Komponenten mit Hilfe von nur einer Schraube festgeklemmt.
Einfache Anpassungen von fünf Graden der eingespannten Geräte (siehe Zeichnung).
Mangel an Hohlräumen, um Ablagerung von Schmutz und unerwünschten Substanzen zu vermeiden.
Einfache Identifikation des eingespannten Geräts mittels verschiedenen Farbkappen auf dem Fuß.
