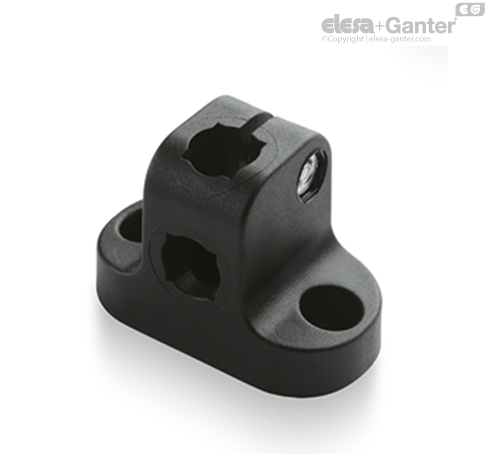

MSX-B Klemmstativekit Fuß

Funktionen und Anwendungen

Durch die Form der Aufnahmebohrungen können sowohl runde als auch quadratische Rohre geklemmt werden. Die Verwendung von quadratischen Rohren verhindert das Verdrehen (siehe Abb. 1).



Montagehinweis

1. Sockel mit zwei Zylinderkopfschrauben M6 und Sechskantmuttern (nicht im Lieferumfang enthalten) befestigen.
2. Rohr in die Grundhalterbohrung einpassen und durch Anziehen der Klemmschraube verklemmen. Empfohlenes Anzugsdrehmoment 5 Nm.
3. Kreuzverbinder einsetzen; dadurch kann ein weiteres Rohr montiert werden.
4. Das andere Rohr in die Bohrung des Kreuzverbinders einpassen.
5. Die gewünschte Befestigungslasche aus den sechs verfügbaren Vorrichtungen einpassen. Bauteile positionieren und durch Anziehen der Klemmschrauben verklemmen. Als Anzugsdrehmoment für die Klemmstellen wird 5 Nm empfohlen.
