Ausführung
Grifffüße
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt. Montiert geliefert.
Durch den Anschluss des Stützgriffs an das Rohr wird eine Drehung des Rohrs vermieden.
Rohr
Aluminium eloxiert, Naturfarbe.
Klemmverbinder
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301). Montiert geliefert.
Standardausführungen
Durchlöcher für Zylinderschrauben mit Innensechskant.
- TCC-TS-PR-1: ein Klemmverbinder.

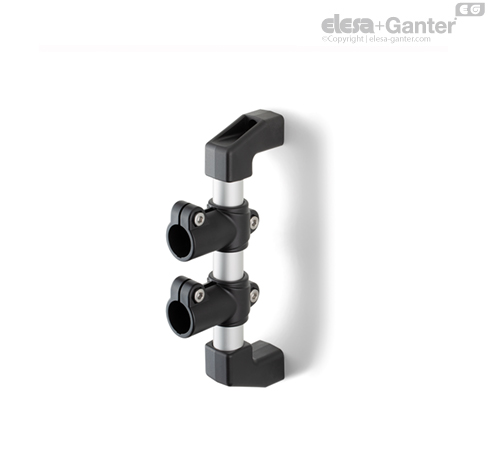

- TCC-TS-PR-2: zwei Klemmverbinder.
Hinweis
Funktionen und Anwendungen
Die Klemmverbinder ermöglichen verschiedene Arten der Montage (siehe Beispiele).
Technische Daten
Zug- und Drehfestigkeit: Die in der Tabelle angegebenen Werte F1 und M1 wurden mit einem speziellen Dynamometer gemessen, bei mit dem empfohlenen Drehmoment “C#” angezogenen Schrauben sowie bei den dargestellten Prüfbedingungen und Raumtemperatur.
