Ausführung
Laufbelag
Polyurethan, Härte 55 Shore D
Radkörper
Kunststoff Thermoplast (Polyamide PA).
Abdeckkappe aus glasfaserverstärktem Polyamid (PA)-Thermoplast.
Standardausführungen
- RBL: Nabe mit durchgängigem Loch

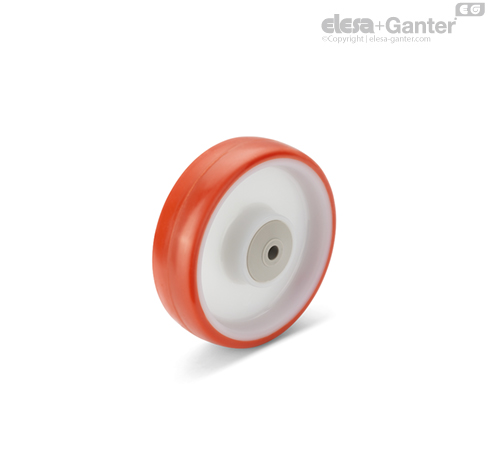

- RSL: Nabe mit Kugellager. Ideale und geräuscharme Lösung für hohe Lasten und laufenden Einsatz.
Hinweis
Anwendungen
Ausgezeichnete Gleit- und elastische Eigenschaften, gute Verschleiß und Reißfestigkeit.
Für Wahlkriterien der Räder siehe Technische Daten.
RE.FF Räder können auch mit Stahlblech-Gehäuse geliefert werden RE.FF-N.
Umweltbedingungen
Geeignet zum Einsatz bei ungünstigen Umgebungsbedingungen wie Alkohol, Glykol, schwachen organischen- und Mineral-Säuren, Wasser und Dampf.
Rollwiderstand
Für jede Last und jeden Durchmesser gibt die Tabelle die Kraft (in N) an, die erforderlich ist, um ein einzelnes Rad mit einer konstanten Geschwindigkeit von 4 km/h auf glattem Untergrund zu schieben oder zu ziehen.
Für die manuelle Handhabung eines vierrädrigen Transportwagens wird empfohlen, Durchmesser mit Werten unter 50 N zu wählen; bei häufiger Handhabung sollten Werte unter 30 N gewählt werden.
| Zugkraft oder Schubkraft für die Radbewegung [N] |
|---|
| | Last [N] |
| 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| D [mm] | 80 | 45 | - | - | - | - | - | - | - |
| 100 | 22 | 45 | - | - | - | - | - | - |
| 125 | 12 | 22 | 40 | - | - | - | - | - |
| 150 | <10 | 20 | 32 | 45 | 60 | 80 | - | - |
| 200 | <10 | <10 | <10 | 30 | 45 | 60 | 75 | 90 |
| Zugkraft oder Schubkraft für die Radbewegung [N] |
|---|
| | Last [N] |
| 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| D [mm] | 80 | 45 | - | - | - | - | - | - | - |
| 100 | 22 | 45 | 50 | - | - | - | - | - |
| 125 | 12 | 22 | 40 | 50 | - | - | - | - |
| 150 | <10 | 20 | 32 | 41 | 50 | 65 | - | - |
| 200 | <10 | <10 | <10 | 30 | 40 | 50 | 60 | 70 |
Maschineller Antrieb
Für den maschinellen Antrieb sind im technischen Datenblatt die Koeffizienten für die Minderung der Tragfähigkeit angegeben.
Temperatur
Falls die Betriebsbedingungen den normalen Temperaturbereich über- oder unterschreiten, können im technischen Datenblatt die Koeffizienten für die Minderung der Tragfähigkeit abgelesen werden.
