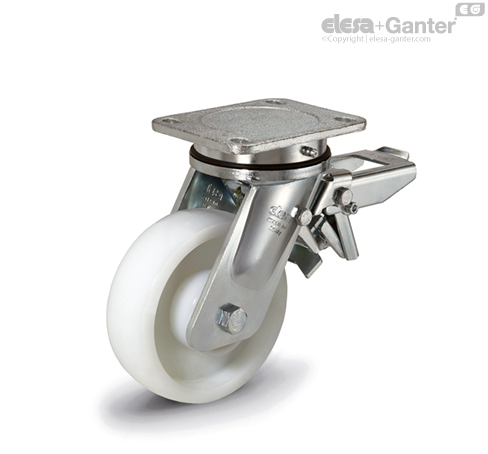

RE.F8-SSF-WH Monolithische Räder mit Gehäuse für schwere Lasten Lenkrolle, mit Bremse

Radkörper

Kunststoff Thermoplast (Polyamid PA).

Nabe

Nabe mit Kugellager, ideale Lösung für hohe Lasten und laufenden Einsatz

Feststehendes Gehäuse

Elektrolytisch, verzinktes, elektrogeschweißtes Stahlblech. Das Gehäuse ist für eine Tragfähigkeit bis zu 9000N ausgelegt. Geeignet für schwere industrielle Anwendungen und schwere Einsatzbedingungen, wie Seitenaufprall und hohe Geschwindigkeiten.

Lenkgehäuse

Verzinktes, Stahlblechgehäuse. Die Präsenz eines Axiallager und eines konischen Lagers gewährleisten ausgezeichnete Manövrierbarkeit und ein ganz geringes Spiel. Ausgestattet mit einer Schmiervorrichtung und der Sicherungsmutter. Das Gehäuse ist für eine Tragfähigkeit bis zu 9000N ausgelegt. Geeignet für schwere industrielle Anwendungen und schwere Einsatzbedingungen, wie Seitenaufprall und hohe Geschwindigkeiten.

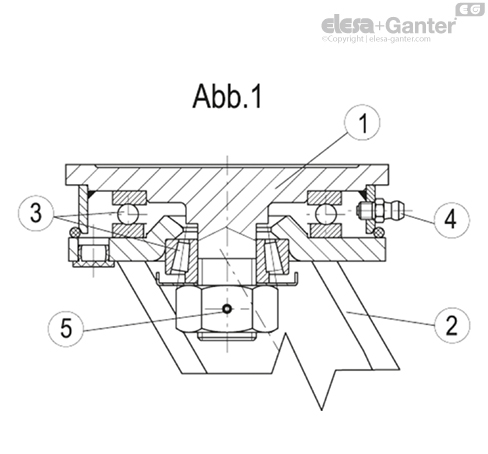

Besteht aus (siehe Abb. 1):

1. Platte: Schmiedestahl mit Führungszapfen verzinkt
2. Lenkgabel: verzinkt
3. Lagerung: Axial Lager und Konisches Lager
4. Schmiervorrichtung
5. Sicherungsmutter mit Gewindesicherung

Bremse

Doppelt wirkender Bremseffekt mit gleichzeitiger Feststellung von Rad und Gehäuse. Die Bremse ist leistungsstark und einfach zu bedienen: ein einfacher Druck mit der Fußspitze von oben nach unten auf zwei unabhängige Pedale sperrt und entsperrt die Bremse, was das Manövrieren extrem einfach macht. Die Bremsleistung wird mit einer Innensechskantschraube M8 eingestellt.

Standardausführungen

• PSL-WH: Bockrolle, ohne Bremsen.
• SSL-WH: Lenkrolle, ohne Bremse.
• SSF-WH: Lenkrolle, mit Bremse.
