Ausführung
Material
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz, matt.
Achse
Edelstahl nichtrostend 1.4305
Standardausführungen

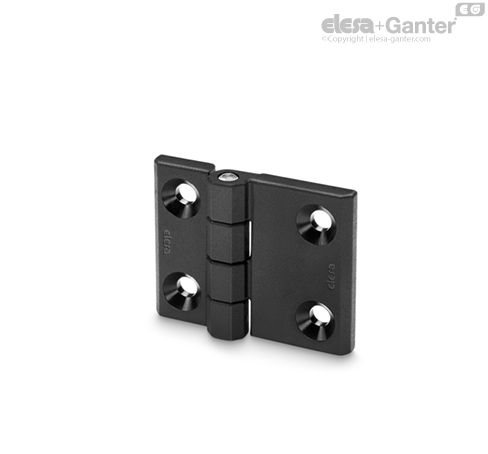

- CFM-L-A: Durchgangslöcher für Senkkopfschrauben, Scharnierkörper mit denselben Abmessungen.
- CFM-L-B: Durchgangslöcher für Senkkopfschrauben, Scharnierkörper mit unterschiedlichen Abmessungen.
Hinweis
Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Max. statische Last
Sa [N] | Max. statische Last
Sr [N] | Max. statische Last
S90 [N] |
| CFM-L-A.50-76 SH-6 | 600 | 1500 | 1000 |
| CFM-L-A.60-120 SH-8 | 900 | 2300 | 700 |
| CFM-L-B.50-63 SH-6 | 800 | 1600 | 1000 |
| CFM-L-B.60-90 SH-8 | 1000 | 2000 | 800 |
Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewähleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.
