Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast selbstverlöschend, zertifiziert UL-94 V0, schwarz, matt.
Achse
Stift, Nichtrostender Edelstahl 1.4305
Standardausführungen
- CFJ-AE-V0-B: Gewindebuchsen Messing, vernickelt mit Passloch.
- CFJ-AE-V0-p: Gewindebolzen Stahl, vernickelt.
Hinweis
Funktionen und Anwendungen
Das Scharnier CFJ-AE-V0 kann in allen Bereichen verwendet werden, in denen spezielle Vorschriften die Verwendung von feuerhemmenden Materialien fordern.
Die Achse ist im Scharnierkörper komplett eingesetzt (ELESA patentiert) und kann daher nicht entnommen werden. Jede Manipulation wird dadurch verhindert.
Diese Eigenschaften machen das Scharnier besonders geeignet zum Schutz gegen Diebstahl.

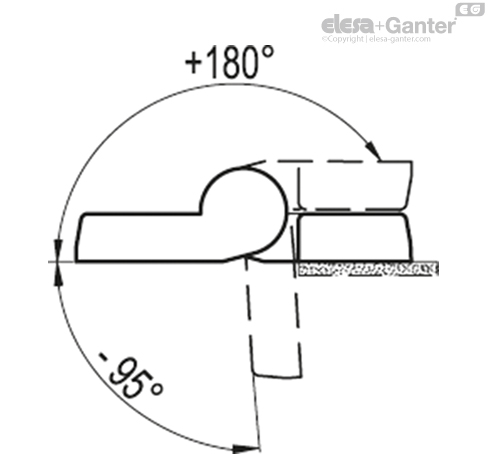

Drehwinkel (Richtwert)
Max 275º (-95° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFJ.50-AE-V0 B-M6 | 900 | 2000 | 1200 | 2200 | 600 | 1000 |
| CFJ.50-AE-V0 p-M6x17 | 900 | 2000 | 1300 | 3200 | 700 | 1200 |
