Ausführung
Material
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz oder grau RAL 7040 (C33), matt
Achse
Kunststoff Thermoplast (Polyamid PA), schwarz.
Standardausführung
Durchloch für M6 Senkschrauben

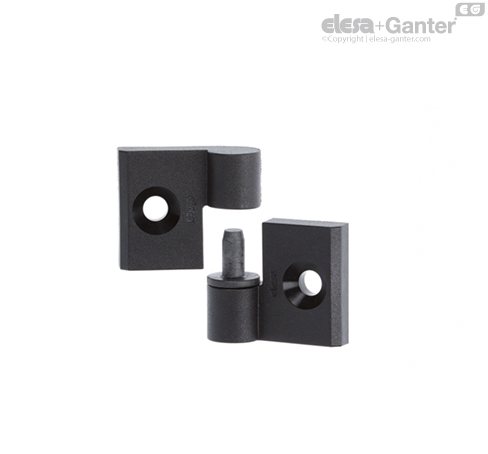

- CFGY-D: Stift an der rechten Scharnierhälfte befestigt, linke Hälfte aushängbar
- CFGY-S: Stift an der linken Scharnierhälfte befestigt, rechte Hälfte aushängbar
Hinweis
Funktionen und Anwendungen
Dieser Schaniertyp kann bei Profilen von 40 mm verwendet werden, mit Nuten von 8 bis 10 mm.
Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
