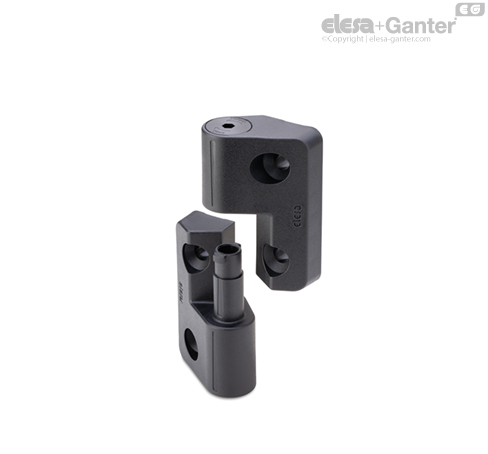

CFMY-NL-T-S Scharnier, aushängbar Mit Sechskant-Schlüsselloch, Stift in der linken Scharnierhälfte

Drehwinkel (Richtwert)

Max 195° (-15° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.

Funktionen und Anwendungen

Das Scharnier CFMY-NL ist für abnehmbare Türen mit einer mechanischen Verriegelung konzipiert, die über einen Sechskantschlüssel oder einen Schlüssel aktiviert werden können. Dadurch können die beiden Seiten des Scharniers axial miteinander verriegelt werden, sodass die Tür nicht ungewollt angehoben und herausgeschoben werden kann.

Diese mechanische Verriegelung ermöglicht somit die Anwendung des Produkts an Türen mit horizontaler Achse (z. B. Luken) und verhindert das Herausziehen auch bei versehentlichem Öffnen (Abb. 3).



Beständigkeitsprüfungen	Axiale Belastbarkeit*	Radiale Belastbarkeit	Belastbarkeit bei 90°
Artikelnummer	Max. statische Last Sa [N]	Max. statische Last Sr [N]	Max. statische Last S90 [N]
CFMY.60-NL	500	700	700

Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewähleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.

* in entgegengesetzter Richtung zur Kupplung der beiden Seiten

Montagehinweis (Abb.4)

Kupplungswinkel 0°:

• Montieren Sie die Scharnierseite mit dem Drehstift am Türpfosten.

• Den Scharniersitz auf der Türseite mit dem Scharnierstift am Türpfosten verbinden. Überprüfen Sie, dass die beiden Ebenen koplanar sind und dass die Bezugslinien auf beiden Seiten des Scharniers übereinstimmen.

• Drehen Sie nach Abschluss der Montage das Verriegelungssystem bis zum Anschlag (Position Verriegelt).

Kupplungswinkel 90°:

• Montieren Sie die Scharnierseite mit dem Drehstift am Türpfosten.

• Den Scharniersitz auf der Türseite mit dem Scharnierstift am Türpfosten verbinden. Überprüfen Sie, dass die beiden Flächen um 90° gegeneinander gedreht sind.

• Drehen Sie nach Abschluss der Montage das Verriegelungssystem bis zum Anschlag (Position Verriegelt).

Demontage

• Drehen Sie das Verriegelungssystem in die Position Entriegelt.

• Bewegen Sie das Scharnier in die Kupplungsposition (0° oder 90°).

• Heben Sie die Tür mit beiden Händen heraus.
