Ausführung
Material
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt
Achse
Edelstahl nichtrostend 1.4305
Standardausführungen

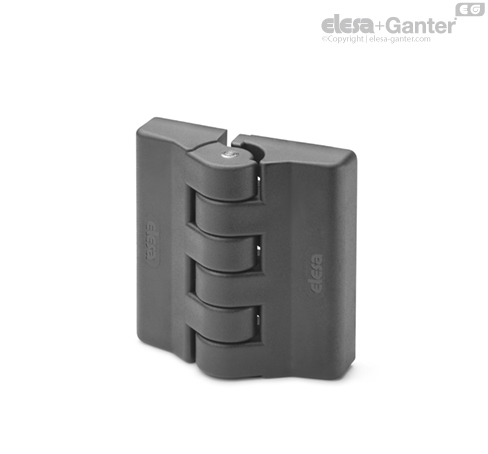

- CFA-F-B: Gewindebuchsen Messing, vernickelt

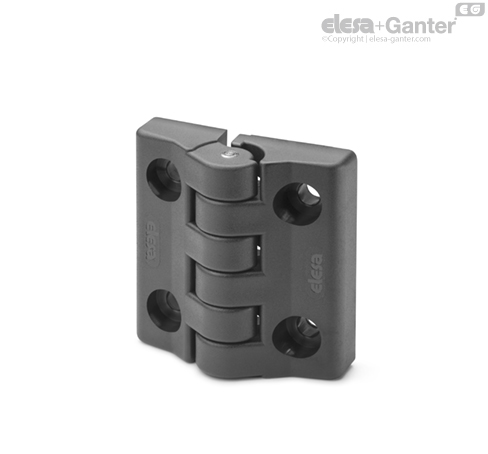

- CFA-F-CH: Bohrung für Zylinderschrauben
- CFA-F-SH: Bohrung für Senkschrauben
Hinweis
Funktionen und Anwendungen
Scharniere CFA-F können verwendet werden, wenn der Schwenkbereich nicht größer als 95° ist.
Nachdem das Scharnier auf der Maschine/Tür angebracht wurde bleiben die Zähne des Rastsystems innerhalb des Scharniers. Somit sind diese, zur Sicherheit des Bedieners, unerreichbar.
Drehwinkel (Richtwert)
Max 105° (-10° und +95° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 | |  | |  | |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
