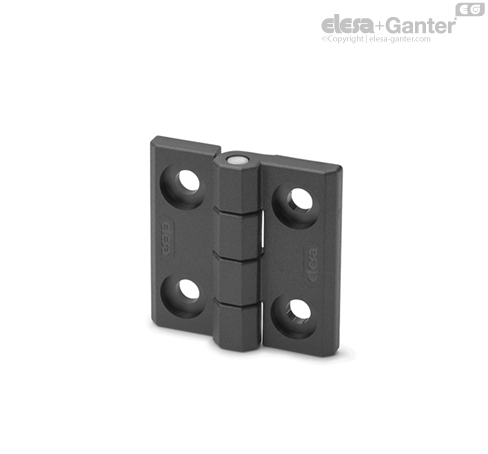

CFM-CH Scharniere Bohrung für Zylinderschrauben

Drehwinkel (Richtwert)

Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.





Beständigkeitsprüfungen	Axiale Belastbarkeit	Radiale Belastbarkeit	Belastbarkeit bei 90°
Artikelnummer	Max. statische Last Sa [N]	Max. statische Last Sr [N]	Max. statische Last S90 [N]
CFM.30 SH-4	1400	1700	1000
CFM.30 CH-4	1300	1700	850
CFM.40 p-M5x12	2000	1900	1000
CFM.40 SH-5	1900	1900	1280
CFM.40 CH-5	1900	1600	1000
CFM.40 p-M5x12-SH-5	1900	1900	1000
CFM.40 p-M5x12-CH-5	1900	1600	1000
CFM.50 p-M6x12	2340	2560	2100
CFM.50 SH-6	2630	2400	1720
CFM.50 CH-6	2860	2410	1360
CFM.50 p-M6x12-SH-6	2340	2400	1720
CFM.50 p-M6x12-CH-6	2340	2410	1360
CFM.60 p-M8x14.5	3000	3940	2130
CFM.60 SH-6	3320	2960	3070
CFM.60 SH-8	3320	2960	3070
CFM.60 CH-8	3440	2810	2170
CFM.60 p-M8x14.5-SH-8	3000	2960	2130
CFM.60 p-M8x14.5-CH-8	3000	2810	2130

Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewähleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.
