Ausführung
Material
Kunststoff Thermoplast (Polyacetal POM), schwarz, matt
Achse
Kunststoff Thermoplast (POM), schwarz
Schrauben-Abdeckung
Kunststoff Thermoplast (Polyester PBT), schwarz, matt, Montage durch Einschnappen
Standardausführungen

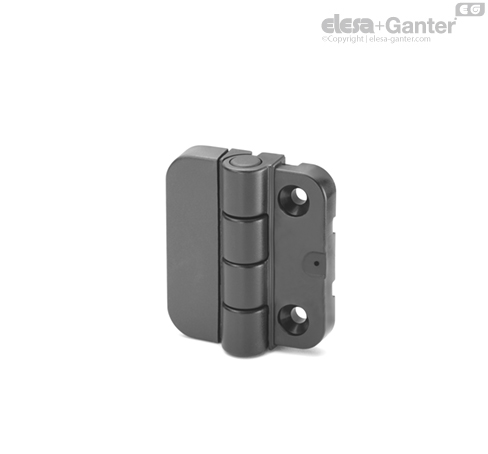

- CFQ-SH: Bohrung für Senkschrauben DIN 7991-M4
- CFQ-CH: Bohrung für Zylinderschrauben DIN 912-M4

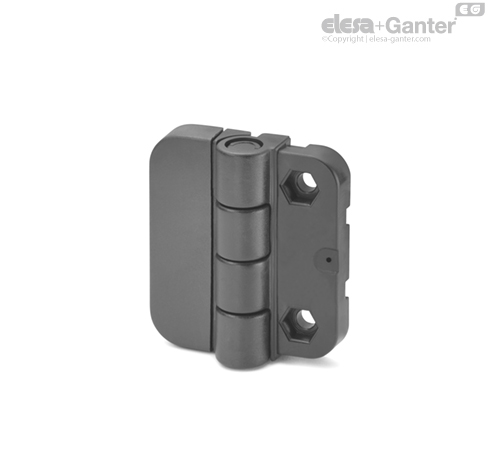

- CFQ-EH: Bohrung für Sechkantschrauben ISO 4014-M4
Hinweis
Drehwinkel (Richtwert)
Max 195° (-15° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen |
| Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Maximale Tragfähigkeit | Bruchlast | Maximale Tragfähigkeit | Bruchlast | Maximale Tragfähigkeit | Bruchlast |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
