Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Achse
Kunststoff Thermoplast (Polyacetal POM), schwarz
Schrauben-Abdeckung

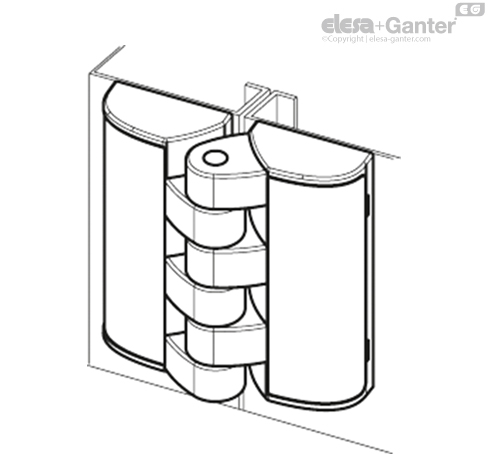

Kunststoff Thermoplast (Polyester PBT), schwarz, glänzend, Montage durch Einschnappen
Standardausführungen
- CFT-SH: Bohrung für Senkschrauben DIN 7991

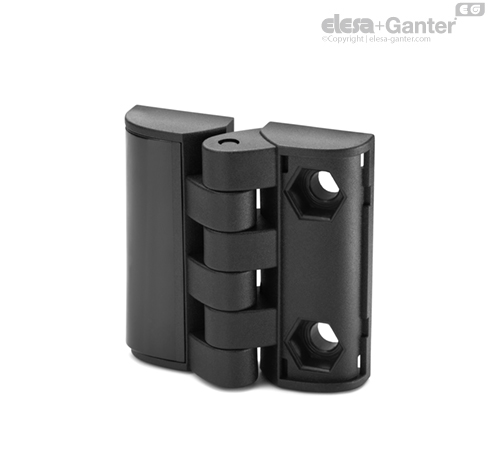

- CFT-EH: Bohrung für Zylinderschrauben DIN 912/DIN 798, Sechskantmuttern oder -Schrauben
Hinweis
Drehwinkel (Richtwert)
Max 200° (-20° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFT.40 | 300 | 1500 | 300 | 1500 | 200 | 750 |
| CFT.49 | 500 | 2900 | 400 | 3000 | 300 | 1600 |
| CFT.65 | 800 | 4500 | 800 | 4400 | 500 | 2200 |
Sonderausführungen auf Anfrage
Schrauben-Abdeckkappe in verschiedenen RAL Farben
