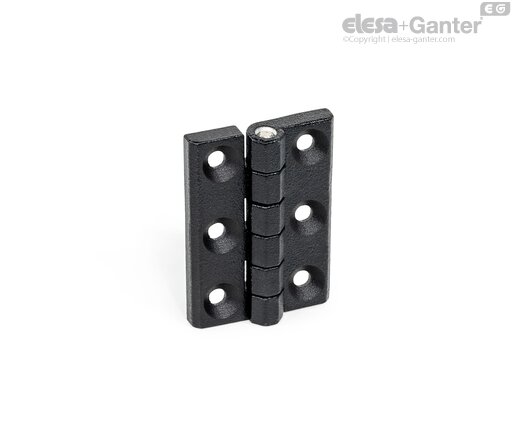

GN 237-ZD-A-SW-VE Scharniere Zink-Druckguss, Form A, schwarz, vertikal verlängert

Form

• Form A: 2×2 Bohrungen für Senkschrauben (horizontal verlängert), 2×3 Bohrungen für Senkschrauben (vertikal verlängert)
• C: 2x2 Gewindestifte (horizontal verlängert), 2x3 Gewindestifte (vertikal verlängert)

Scharnierflügel

• Zink-Druckguss ZD

• kunststoffbeschichtet

• Schwarz, RAL 9005, strukturmatt SW

• Silber, RAL 9006, strukturmatt SR

• Edelstahl 1.4308 NI (nur Form A)

• Matt gestrahlt GS

Stift

• Edelstahl 1.4305 bei ZD
• Edelstahl 1.4571 bei NI
• Bei l₁ = 50 / 60 / 80 geschmiert

Gewindestift (Form C)

• Edelstahl 1.4401 (horizontal verlängert)
• Edelstahl 1.4301 bei ZD (vertikal verlängert)
• Edelstahl 1.4308 bei NI „einstückig“ gegossen (vertikal verlängert)
