Ausführung
Material
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt
Achse
Edelstahl nichtrostend 1.4305
Standardausführungen
- CFD-B: Gewindebuchsen Messing, vernickelt
- CFD-p: Gewindestifte Messing, vernickelt, im breiten Teil; Gewindestifte Stahl, vernickelt, im schmalen Teil

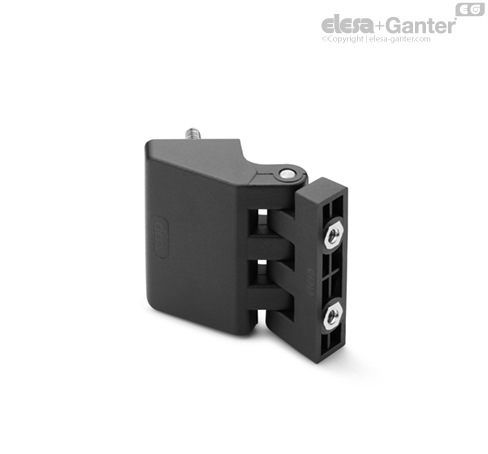

- CFD-p-B: Gewindestifte Messing, vernickelt und Gewindebuchse Messing, vernickelt mit Bohrung

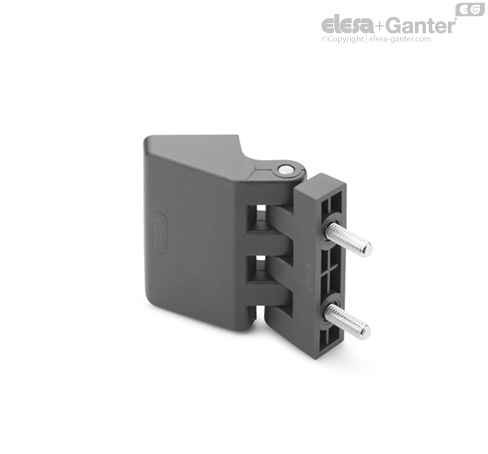

- CFD-B-p: Gewindebuchsen Messing vernickelt, Gewindestifte Messing, vernickelt

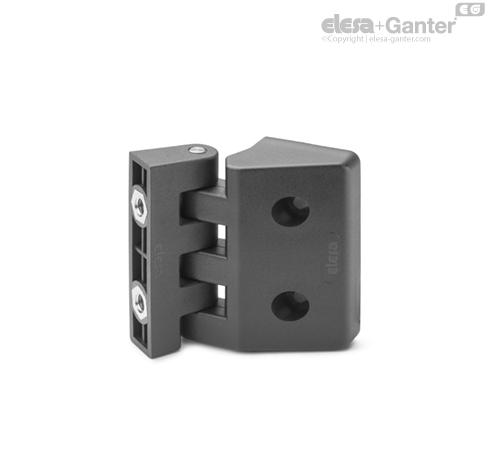

- CFD-CH-B: Bohrung für Zylinderschrauben DIN 912, Gewindebuchsen Messing, vernickelt

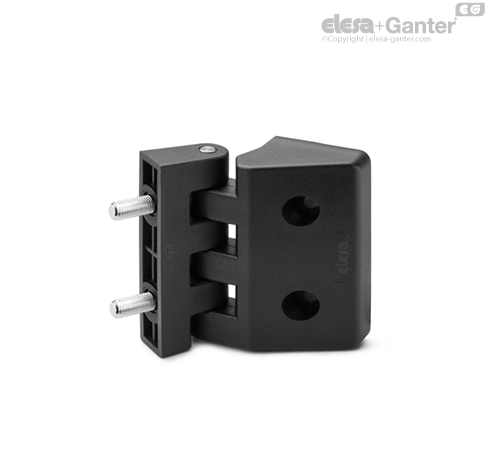

- CFD-CH-p: Bohrung für Zylinderschrauben DIN 912, Gewindestifte Messing, vernickelt
Hinweis
Funktionen und Anwendungen
Das Scharnier besteht aus zwei Teilen mit unterschiedlichen Dimensionen und kann beispielsweise auf dünnen Rahmen oder Türen angebracht werden.
Drehwinkel (Richtwert)
Max 205° (-15° und +190° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien-.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFD.30 B-M3 | 60 | 690 | 70 | 490 | 60 | 500 |
| CFD.30 p-M3x13 | 70 | 750 | 40 | 340 | 30 | 390 |
| CFD.30 p-M3x13-B-M3 | 60 | 690 | 40 | 340 | 30 | 390 |
| CFD.30 B-M3-p-M3x13 | 60 | 690 | 40 | 340 | 30 | 390 |
| CFD.30 CH-3-B-M3 | 100 | 830 | 110 | 720 | 70 | 670 |
| CFD.30 CH-3-p-M3x13 | 60 | 730 | 50 | 450 | 30 | 350 |
| CFD.40 B-M4 | 160 | 1710 | 150 | 1340 | 100 | 700 |
| CFD.40 p-M4x18 | 110 | 1230 | 140 | 880 | 50 | 730 |
| CFD.40 p-M4x18-B-M4 | 110 | 1230 | 140 | 880 | 50 | 700 |
| CFD.40 B-M4-p-M4x18 | 110 | 1230 | 140 | 880 | 50 | 700 |
| CFD.40 CH-4-B-M4 | 120 | 1620 | 150 | 1220 | 130 | 1110 |
| CFD.40 CH-4-p-M4x18 | 150 | 1480 | 140 | 820 | 100 | 860 |
| CFD.48 B-M5 | 260 | 2440 | 260 | 1700 | 120 | 1640 |
| CFD.48 p-M5x17 | 290 | 1770 | 240 | 1840 | 110 | 1740 |
| CFD.48 p-M5x17-B-M5 | 260 | 1770 | 240 | 1700 | 110 | 1640 |
| CFD.48 B-M5-p-M5x17 | 260 | 1770 | 240 | 1700 | 110 | 1640 |
| CFD.48 CH-5-B-M5 | 330 | 2530 | 240 | 1890 | 290 | 1870 |
| CFD.48 CH-5-p-M5x17 | 150 | 2170 | 120 | 1200 | 110 | 970 |
| CFD.66 B-M6 | 450 | 4130 | 320 | 2520 | 220 | 2250 |
| CFD.66 p-M6x16 | 470 | 3260 | 260 | 1700 | 240 | 1580 |
| CFD.66 p-M6x16-B-M6 | 450 | 3260 | 260 | 1700 | 220 | 1580 |
| CFD.66 B-M6-p-M6x16 | 450 | 3260 | 260 | 1700 | 220 | 1580 |
| CFD.66 CH-6-B-M6 | 430 | 3660 | 410 | 2610 | 310 | 2830 |
| CFD.66 CH-6-p-M6x16 | 350 | 3090 | 280 | 1770 | 180 | 1610 |
