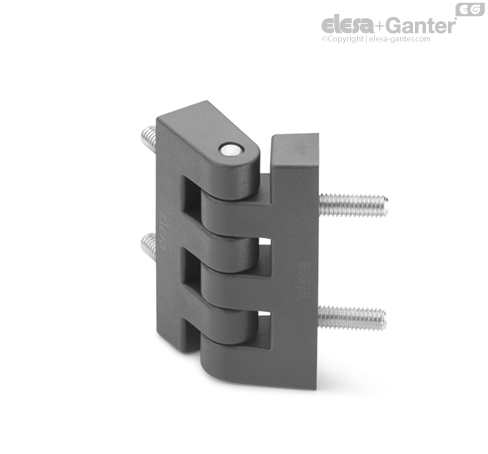

CFF-p Scharniere für dünnwandige Gehäuse und Rahmen Gewindestifte Messing, vernickelt

Drehwinkel (Richtwert)

Max 200° (-10° und +190° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien-.





Beständigkeitsprüfungen	Axiale Belastbarkeit		Radiale Belastbarkeit		Radiale Belastbarkeit
Artikelnummer	Maximale Tragfähigkeit Ea [N]	Bruchlast Ra [N]	Maximale Tragfähigkeit Er [N]	Bruchlast Rr [N]	Maximale Tragfähigkeit E90 [N]	Bruchlast R90 [N]
CFF.30 B-M3	100	1030	150	1190	90	600
CFF.30 p-M3x13	120	900	160	1020	80	560
CFF.30 B-M3-p-M3x13	100	900	150	1020	80	560
CFF.40 B-M4	180	1780	290	1950	150	1160
CFF.40 p-M4x18	170	1490	140	1220	120	710
CFF.40 B-M4-p-M4x18	170	1490	140	1220	120	710
CFF.48 B-M5	370	3250	480	2890	150	1870
CFF.48 p-M5x17	220	2200	370	2480	140	1200
CFF.48 B-M5-p-M5x17	220	2200	370	2480	140	1200
CFF.66 B-M6	310	4660	860	4880	340	2770
CFF.66 p-M6x16	310	2410	590	3520	220	1420
CFF.66 B-M6-p-M6x16	310	2410	590	3520	220	1420
