Ausführung
Material
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt
Achse
Edelstahl nichtrostend 1.4305
Standardausführungen

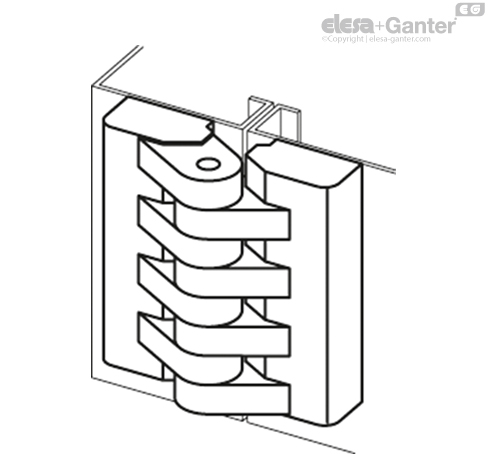

Bohrungen für Zylinderschrauben welche die Einstellung bei der Montage ermöglichen.

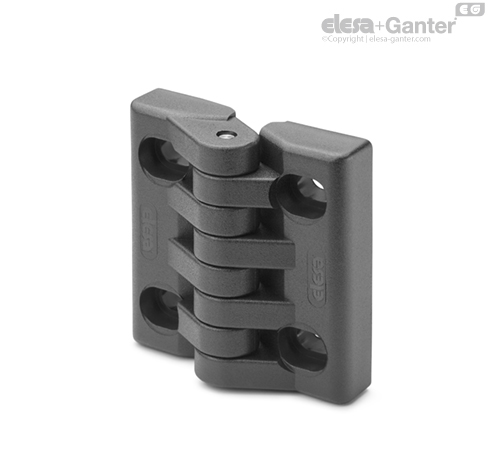

- CFA-SL-H: in der Breite justierbar
- CFA-SL-V: in der Höhe justierbar

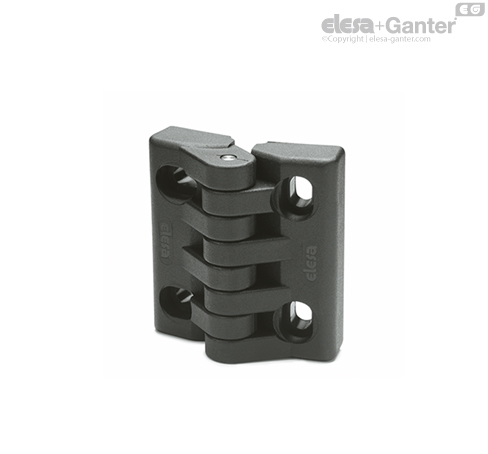

- CFA-SL-HV: in der Breite und Höhe justierbar
Hinweis

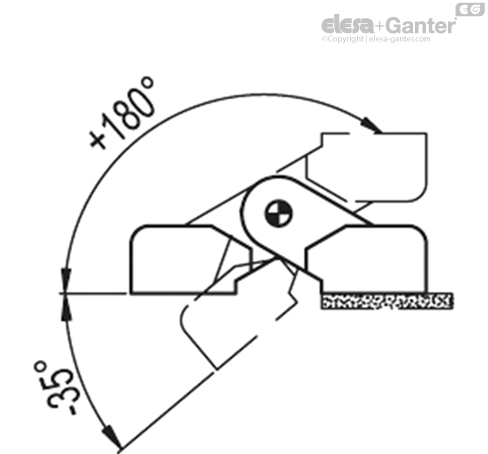

Drehwinkel (Richtwert)
Max 215° (-35° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen |
|---|
| Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
