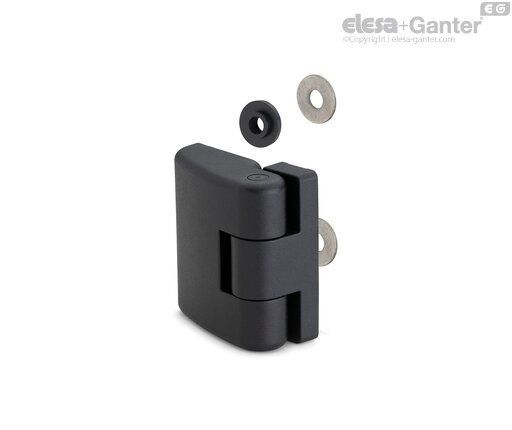

CFDX-G-R-SH Scharniere für dünnwandige Gehäuse Für nicht bündig montierte Türen und Pfosten, Buchsen mit Gewindebohrung und Bohrungen für Senkkopfschrauben

Material

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz, matt.

Achse

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA)

Stufenscheiben

NBR-Gummi, Härte 70 Shore A (im Lieferumfang enthalten). Gefertigt aus FDA-konformem Material (FDA CFR.21 und EU 10/2011).

Flache Unterlegscheiben

A4 UNI 6593-MT Edelstahl (im Lieferumfang enthalten).

Standardausführungen

Zur Montage mit bündig montierter Tür und Türpfosten (Abb. 1).

• CFDX-G-C-B: Edelstahlmuttern mit einer Gewindebohrung im schmalen Teil (Türpfosten); Messingbuchsen mit einem Gewindesackloch im breiten Teil (Tür).
• CFDX-G-C-p: Edelstahl-Gewindebolzen im schmalen Teil (Türpfosten); Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
• CFDX-G-C-SH: Durchlöcher mit Aufnahme für Senkkopfschrauben im schmalen Teil (Türpfosten), Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).

Zur Montage an der Tür (max. Stärke = 5 mm) bündig mit dem Pfosten (Abb. 2).

• CFDX-G-R-B: Edelstahlmuttern mit einer Gewindebohrung im schmalen Teil (Türpfosten); Messingbuchsen mit einem Gewindesackloch im breiten Teil (Tür).
• CFDX-G-R-p: Edelstahl-Gewindestifte im schmalen Teil (Türpfosten); Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
• CFDX-G-R-SH: Durchlöcher mit Aufnahme für Senkkopfschrauben im schmalen Teil (Türpfosten), Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
