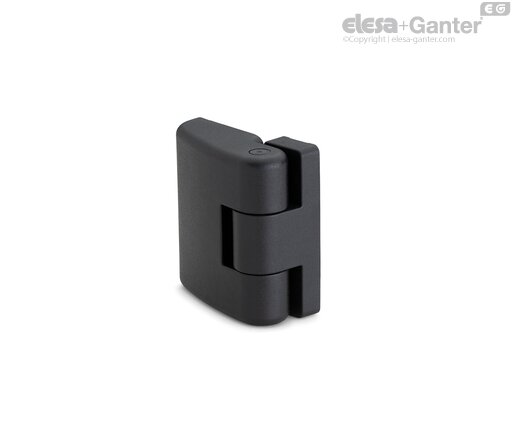

CFDX-R-B Scharniere für dünnwandige Gehäuse Für nicht bündig montierte Türen und Türpfosten, Buchsen mit Gewindebohrung

Material

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz, matt.

Achse

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA)

Standardausführungen

Zur Montage mit bündig montierter Tür und Türpfosten (Abb. 1).

• CFDX-C-B: Edelstahlmuttern mit einer Gewindebohrung im schmalen Teil (Türpfosten); Messingbuchsen mit einem Gewindesackloch im breiten Teil (Tür).
• CFDX-C-p: Edelstahl-Gewindebolzen im schmalen Teil (Türpfosten); Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
• CFDX-C-SH: Durchlöcher mit Aufnahme für Senkkopfschrauben im schmalen Teil (Türpfosten), Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).

Zur Montage an der Tür (max. Stärke = 5 mm) bündig mit dem Pfosten (Abb. 2).

• CFDX-R-B: Edelstahlmuttern mit einer Gewindebohrung im schmalen Teil (Türpfosten); Messingbuchsen mit einem Gewindesackloch im breiten Teil (Tür).
• CFDX-R-p: Edelstahl-Gewindestifte im schmalen Teil (Türpfosten); Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
• CFDX-G-R-SH: Durchlöcher mit Aufnahme für Senkkopfschrauben im schmalen Teil (Türpfosten), Messingbuchsen mit Gewindesacklöchern im breiten Teil (Tür).
