CFM-PC-SH-F-C+B Scharniere Durchgangslöcher für Senkkopfschrauben, Kabel unterer Ausgang 3,5m, Kabel hinterer Ausgang 1,5m

Material

Glasfaserverstärkter Thermoplast, Polyamid (PA), zertifiziert gemäß UL-94 V0, selbstverlöschend, schwarz, matt.

Achse

Glasfaserverstärkter Thermoplast (Polyamid, PA) mit ausgezeichneten tribologischen Eigenschaften, schwarz.

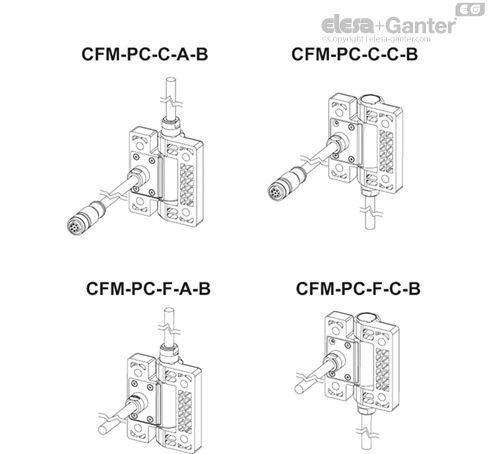

Standardausführungen

Durchgangsloch für Senkkopfschrauben:

• CFM-PC-SH-C-A+B: 8-poliges Kabel mit axialem Ausgang oben, Länge 3,5 oder 4 m, sowie 8-poliges Kabel mit Buchse und rückseitigem Ausgang, Länge 1,5 oder 1 m.

• CFM-PC-SH-C-C+B: 8-poliges Kabel mit axialem Ausgang unten, Länge 3,5 oder 4 m, sowie 8-poliges Kabel mit Buchse und rückseitigem Ausgang, Länge 1,5 oder 1 m.

• CFM-PC-SH-F-A+B: 8-poliges Kabel mit axialem Ausgang oben, Länge 3,5 m, sowie 8-poliges Kabel und rückseitigem Ausgang, Länge 1,5 m.

• CFM-PC-SH-F-C+B: 8-poliges Kabel mit axialem Ausgang unten, Länge 3,5 m, sowie 8-poliges Kabel mit rückseitigem Ausgang, Länge 1,5 m.

Vernickelte Messingbuchsen mit Gewinde-Sackloch:

• CFM-PC-B-C-A+B: 8-poliges Kabel mit axialem Ausgang oben, Länge 3,5 oder 4 m, sowie 8-poliges Kabel mit Buchse und rückseitigem Ausgang, Länge 1,5 oder 1 m.

• CFM-PC-B-C-C+B: 8-poliges Kabel mit axialem Ausgang unten, Länge 3,5 oder 4 m, sowie 8-poliges Kabel mit Buchse und rückseitigem Ausgang, Länge 1,5 oder 1 m.

• CFM-PC-B-F-A+B: 8-poliges Kabel mit axialem Ausgang oben, Länge 3,5 m, sowie 8-poliges Kabel und rückseitigem Ausgang, Länge 1,5 m.

• CFM-PC-B-F-C+B: 8-poliges Kabel mit axialem Ausgang unten, Länge 3,5 m, sowie 8-poliges Kabel mit rückseitigem Ausgang, Länge 1,5 m.



Drehwinkel (Richtwert)

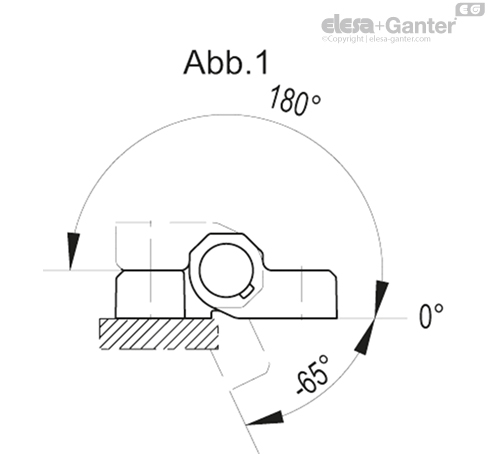

Max 245° (-65° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen), siehe Abb. 1.

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
