Ausführung
Material
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz, matt.
Achse
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Standardausführungen
- CFM-PCN-SH: Bohrung für Senkkopfschrauben

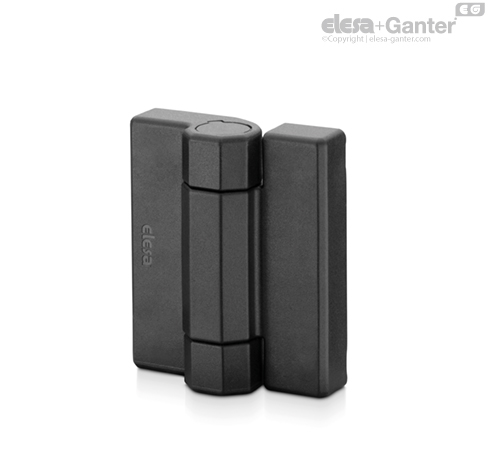

- CFM-PCN-B: Messingbuchsen mit Gewinde-Sackloch.
Drehwinkel (Richtwert)
Max 245° (-65° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen), siehe Abb.1.
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
Hinweis
Funktionen und Anwendungen
Dank der kompakten Größe lässt sich das Produkt leicht montieren.
Das Scharnier CFM-PCN kann kombiniert werden mit dem Scharnier mit integriertem Elektrokabel CFM-PC.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Maximale Tragfähigkeit
Ea [N] | Bruchlast
Ra [N] | Maximale Tragfähigkeit
Er [N] | Bruchlast
Rr [N] | Maximale Tragfähigkeit
E90 [N] | Bruchlast
R90 [N] |
| CFM.PCN-SH | 900 | 2300 | 1100 | 3700 | 1200 | 3500 |
| CFM.PCN-B | 1500 | 2700 | 1000 | 3400 | 1000 | 2600 |
