Ausführung
Drahtseil, Stangen und Schrauben
Edelstahl nichtrostend, 1.4401
Standardausführungen
Durchgangsbohrungen mit Gewinde.

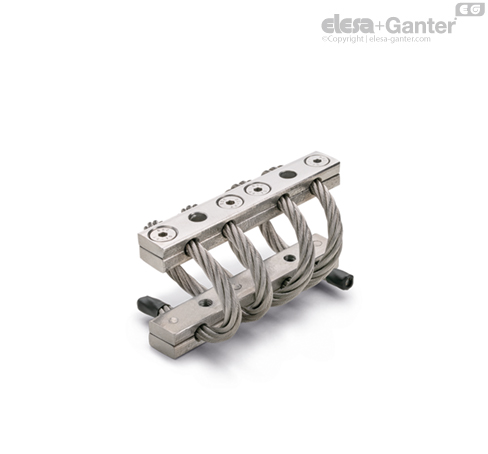

- AVC-4: vierfach Wicklung des Drahtseils

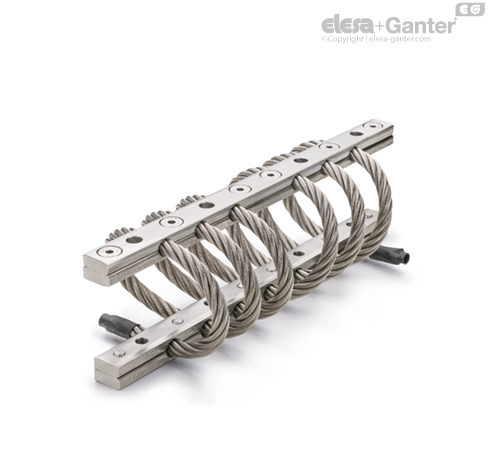

- AVC-6: sechsfach Wicklung des Drahtseils

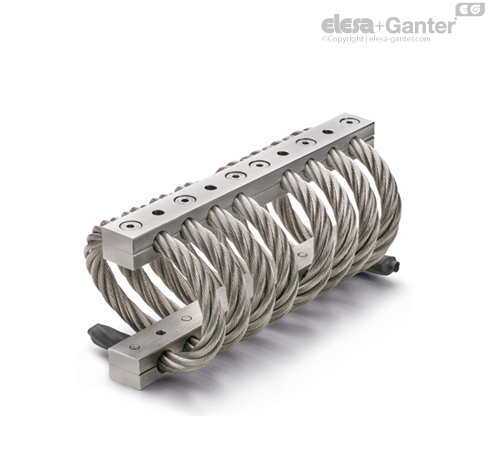

- AVC-8: achtfach Wicklung des Drahtseils

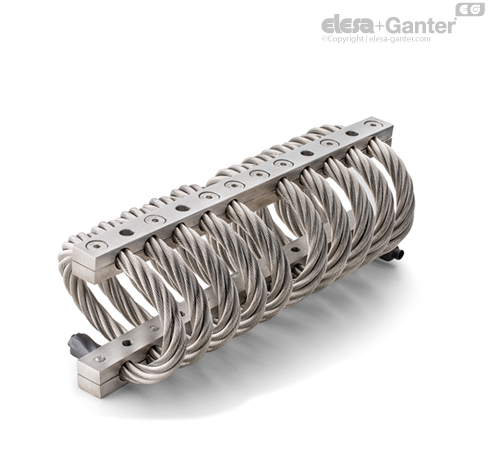

- AVC-10: zehnfach Wicklung des Drahtseils
Hinweis
Funktionen und Anwendungen
Die AVC Schwingungsdämpfer mit Spiral-Wicklung bestehen aus jeweils zwei Stangen, die durch die Wicklung mit einem Edelstahlkabel verbunden sind.
Sie werden im Allgemeinen zur Isolation von Schwingungen und zum Stoßdämpfen verwendet und können hohe statische Belastungen und Scherkräfte aufnehmen.
Schwingungen können verursachen:
- Fehlfunktionen und Verringerung der Maschinen-Lebensdauer.

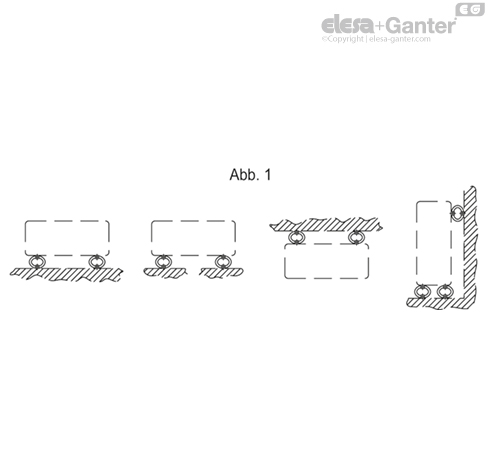

Sie kommen beispielsweise im Bereich von Klimaanlagen, Pumpen, Klär- und Entsalzungsanlagen sowie in der Eisenbahn-, Schiffs- und Militärindustrie zum Einsatz. Einige Anwendungsbeispiele sind in Abb. 1 dargestellt.
Siehe Hochleistungs-Schwingungsdämpfer: Merkmale und Auswahlkriterien.
| Artikelnummer | statische Belastbarkeit | Axiale Haltekraft | Scherbeanspruchung |
Min. Last
[N] | Max. Last
[N] | Min. Ablenkung
[mm] | Max. Ablenkung
[mm] | Min. Last
[N] | Max. Last
[N] | Min. Ablenkung
[mm] | Max. Ablenkung
[mm] | Min. Last
[N] | Max. Last
[N] | Min. Ablenkung
[mm] | Max. Ablenkung
[mm] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-4-64 | 45 | 90 | 2 | 6 | 45 | 90 | 3 | 5 | 10 | 33 | 5 | 13 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-8-80 | 370 | 660 | 2 | 6 | 370 | 660 | 2 | 4 | 100 | 270 | 4 | 12 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-4-13-133 | 420 | 1060 | 2 | 11 | 420 | 1060 | 3 | 9 | 170 | 520 | 5 | 22 |
| AVC-4-16-120 | 1260 | 3000 | 2 | 9 | 1260 | 3000 | 2 | 5 | 440 | 1780 | 4 | 18 |
| AVC-4-16-152 | 680 | 1780 | 2 | 13 | 680 | 1780 | 3 | 9 | 340 | 1020 | 6 | 24 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-10-140 | 380 | 660 | 4 | 10 | 380 | 660 | 4 | 8 | 85 | 300 | 5 | 26 |
| AVC-6-13-90 | 1560 | 3480 | 2 | 6 | 1560 | 3480 | 1 | 3 | 550 | 1475 | 4 | 12 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-10-80 | 1300 | 2500 | 2 | 5 | 1300 | 2500 | 1 | 2 | 400 | 920 | 3 | 9 |
| AVC-8-10-140 | 300 | 820 | 3 | 11 | 300 | 820 | 1 | 6 | 100 | 390 | 6 | 24 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
| AVC-8-13-145 | 1230 | 2080 | 4 | 12 | 1230 | 2080 | 4 | 8 | 540 | 1080 | 5 | 22 |
| AVC-10-16-150 | 2400 | 4900 | 5 | 11 | 2400 | 4900 | 4 | 9 | 820 | 2000 | 5 | 20 |
| AVC-10-16-185 | 1750 | 2800 | 6 | 16 | 1750 | 2800 | 6 | 12 | 280 | 1160 | 6 | 30 |
Die Mindestlast ist der Wert, bei dessen Unterschreitung der Schwingungsdämpfer nicht in der Lage ist, die Schwingungen zu isolieren, da er dafür zu steif wäre.
Die Maximallast ist der Wert, bei dessen Überschreitung Störungen auftreten können, die die Funktionstüchtigkeit des Schwingungs-dämpfer beeinträchtigen können.
Die Mindestableitung ist die Stauchung des schwingungsdämpfenden Trägers entsprechend der Mindestlast.
Die Maximalableitung ist die Stauchung des schwingungsdämpfenden Trägers entsprechend der Maximallast.
