Ausführung
Klemmverbinder und Fuß
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern (beigestellt)
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Standardausführungen
- TCC-TP-PB-T: mit Verzahnung

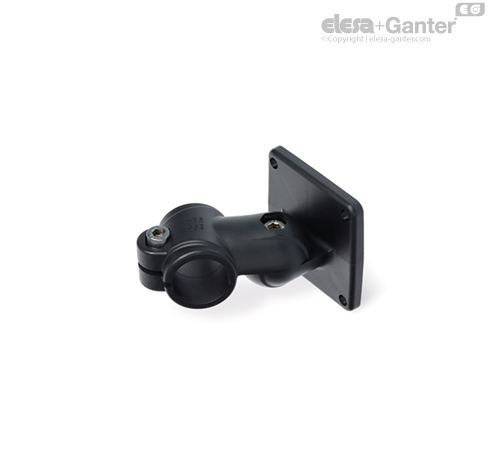

- TCC-TP-PB-S: ohne Verzahnung
Hinweis
Eigenschaften
Gelenke mit Fuß mit Außenverzahnung und Klemmverbindern mit Innenverzahnung (36 Zähne) können in einem 10° Verstellwinkel eingestellt werden.
Gelenke mit Fuß und Klemmverbindern ohne Verzahnung können in jedem beliebigen Winkel eingestellt werden.
Klemmverbinder für Rohre mit einem Durchmesser von 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse verwendet werden TCC-A (separat zu bestellen).
Die „s“-Gewindestifte können ersetzt werden durch das Set TCC-KS.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
