Ausführung
Kugelhalter
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Mitgeliefert: zwei Schrauben und zwei Muttern für die Versionen TCC-TP-E und TCC-TP-S, eine Schraube und eine Mutter für die Version TCC-TP-I
Standardausführungen
- TCC-TP-E: Außenverzahnung.
- TCC-TP-I: Innenverzahnung.

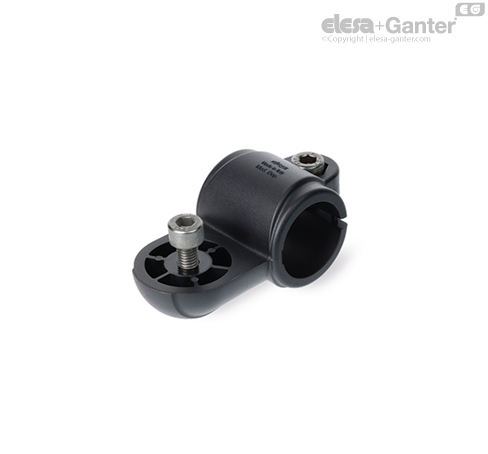

- TCC-TP-S: ohne Verzahnung
Hinweis
Eigenschaften
Zwei Klemmverbinder, einer mit Außen- und einer mit Innenverzahnung bzw. zwei ohne Verzahnung, können zu einem Gelenk-Klemmverbinder verbunden werden.
Gelenk-Klemmverbinder mit Außen-/Innenverzahnung (36 Zähne) können in einem Winkel mit 10°-Abstufung eingestellt werden.
Gelenk-Klemmverbinder ohne Verzahnung können in jedem beliebigen Winkel eingestellt werden.
Klemmverbinder für Rohre mit einem Durchmesser von 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse verwendet werden TCC-A (separat zu bestellen).
Die „s“-Gewindestifte können ersetzt werden durch das Set TCC-KS.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
