Ausführung
Material
Hoch belastbarer Kunststoff Thermoplast (Polypropylen PP), schwarz, matt
Gehäuse Stellungsanzeiger
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Drehbarer Griff
I.621+x aus Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
Buchse Stahl, brüniert, schwarz, Bohrung mit H7 zum Montieren am Schaft mittels mitgelieferter Halteschraube mit Innensechskant und Abdeckkappe UNI 5929-85.
Ausführungen „-K“ mit Bohrung und Keilnut gemäß DIN 6885/1, Toleranz.
- VRTP-GXX2+I-K: mit drehbarem Griff.
Hinweis
Wahl des Stellungsanzeigers (separat zu bestellen)

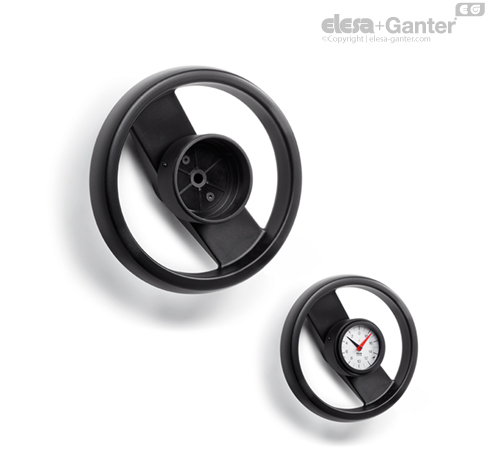

VRTP-XX Speichenhandräder können für analoge und digital-analoge Stellungsanzeiger verwendet werden.
Zur Auswahl des passenden Stellungsanzeigers dient die Tabelle.
Siehe auch Montagehinweis für Stellungsanzeiger mit Pendelsystem From G.
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
Ausführung mit manuellem Reset: der Anzeigenwert kann in jeder Lage innerhalb des zulässigen Positionierungsbereiches zurückgesetzt werden. Somit können spätere Anzeigenwerte wieder auf Ausgangsstellung gebracht werden. Um die Werte zurückzustelllen, muss das Gehäuse des Stellungsanzeigers so lange gedreht werden, bis die zwei Zeiger die Null-Stellung erreicht haben, ohne dabei den Stellungsanzeiger selbst mitzudrehen. Der Verstellvorgang funktioniert sehr einfach, kann aber Positions-Missstellungen verhindern.
