Ausführung
Material
Die beiden Körper des Türschnäppers sind aus glasfaserverstärktem Thermoplast (PA)
Thermoplast (PBT) Schraubenabdeckungen
Schwarz oder Grau RAL 7040 (C33), matt
Haltering (Feder)
nichtrostender Edelstahl
Klemmplatte
Stahl, brüniert
Standardausführungen
- BMST: zum Schließen der Türen Feder zum Sperren und Entsperren, Öffnen durch Griff oder Knopf (Abb. 1)

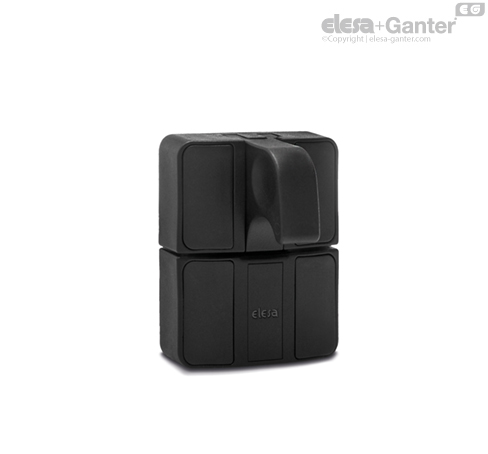

- BMST.L: zum Schließen der Türen Feder zum Sperren und Entsperren, Öffnen durch Anheben des Hebels (Abb. 2).
Montagehinweis
Für die perfekte Funktionsweise des Türschnäppers, wird ein Mindestabstand von 1 mm zwischen beiden Teilen empfohlen.
Die Belastungswerte in der Tabelle beziehen sich auf diesen Abstand.
Zur Montage verwenden Sie die Klemmplatten (im Lieferumfang enthalten) und TCEI M6 Schrauben (Abb. 3).
Zum Entfernen der Schauben-Abdeckung verwenden Sie einen Schraubenzieher (Abb. 4).
Hinweis
Funktionen und Anwendungen
Der Türschnäpper erlaubt ein schnelles Schließen von Schwingtüren.
Montage auf Aluminium Profilen mit 30 bzw. 40 mm Breite.
Bruchlast der Tür in geschlossener Position = 4500 N.
Andere Ausführungen
Sonderausführungen auf Anfrage
Türschnäpper in weiß ähnlich RAL 9002.
