EBR-SWB-B-F5
EBR-SWB

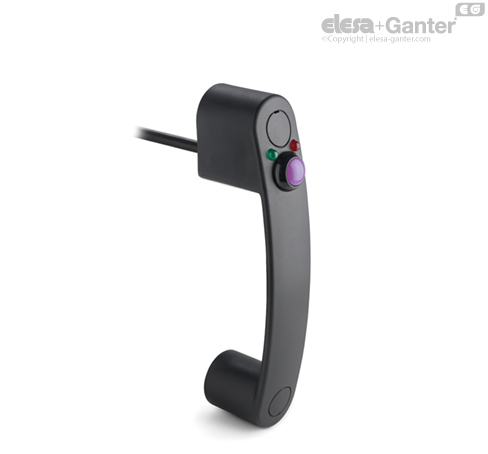

Bügelgriff mit bistabiler elektrischer Schaltfunktion
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Glasfaserverstärkter Thermoplast, Polyamid (PA), zertifiziert gemäß UL-94 V0, selbstverlöschend, schwarz.
Die Vorrichtung besteht aus einem normal offenen (NO) Kontakt.
Die Umschaltung erfolgt über den violetten Taster (bistabiler Kontakt), und bleibt so lange aktiv, bis der Taster erneut gedrückt wird.
Kontaktwiderstand: max. 0,050 Ω
Isolationswiderstand: min. 1 GΩ bei 500 VDC
Eine rote LED und eine grüne LED können über eine externe Logikschaltung so konfiguriert werden, dass sie den Status des Schalters anzeigen.
Spannungsbereich 24 Vdc ± 15%
Kunststoff Thermoplast, schwarzgrau, matt. Montiert geliefert, demontierbar mit Schraubenzieher
Schutzart IP65, gemäß EN 60529
Durchlöcher für Zylinderschrauben mit Innensechskant.
8-polige Kabel UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
Dieser Bügelgriff wird verwendet, wenn die Umschaltung länger aktiv sein soll.
Die LEDs können über eine externe Logikschaltung so konfiguriert werden, dass sie den jeweiligen Status des Tasters anzeigen. Anwendungsbeispiel: Taster in neutraler Stellung: grüne LED ein, Taster eingeschaltet: rote LED aus.
Die mechanische Lebensdauer des Tasters beträgt 200000 Schaltzyklen.
Das Produkt wurde gemäß den Normen EN60947-1:2007 +A1:2021 +A2:2014 EN 60947-5-1:2017 hergestellt. Das CE-Zeichen ist auf einer Seite des Griffs sichtbar.
Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Bild 1 gezeigt.
EBR-SWB Bügelgriffe können mit EBR Bügelgriffen kombiniert werden.
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
| Elektrische Eigenschaften | |||
| Last | Spannungsbereich | Schaltstrom | Maximale Schaltzyklen |
| Resistiv | 12 Vdc | 4 A | 200000 |
| Resistiv | 48 Vdc | 1 A | 200000 |
| Resistiv | 48 Vdc | 2 A | 100000 |
| Resistiv | 48 Vdc | 3 A | 75000 |
| Logikebene | 5 Vdc | 10 mA | 200000 |
| DWV | 1000 Vrms | - | - |
| Kurzschlussstrom: 1000 A | |||
*Bei der Version mit Steckverbinder beträgt die maximal zulässige Spannung 24 V und der maximal zulässige Strom 2 A.
