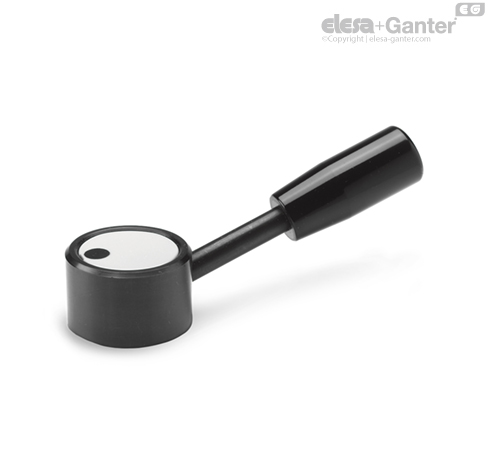

GN 750-M Schalthebel Deckel mit Markierung

Der Deckel der Schaltnaben GN 750 verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- und zurückstehende Wellen. Außerdem bietet er sich zum Aufdruck von Zeichen und Symbolen an.

Bei der Montage wird der Deckel von Hand eingedrückt. Zur Demontage kann er mit einem Schraubendreher an der Aussparung abgehoben werden.

Schaltnabe GN 750 mit federndem Druckstück GN 614 , befestigt mit Querstift. Die Anordnung des federnden Druckstückes gestattet eine einfache Montage, gegebenenfalls kann der Rastkegel vor dem Einpressen des Druckstückes von der montierten Schaltnabe aus abgebohrt werden. Die zurückstehende Welle und die Bohrung für das federnde Druckstück bleiben durch den Deckel unsichtbar.

Schaltnabe GN 750 mit Nabennut / Passfeder, axial befestigt durch Vorlegescheiben GN 184 , mit Ringnute zum Anbringen von Drehwinkel-Begrenzungsstiften.
