Ausführung
- B: ohne Nabennut
- K: mit Nabennut DIN 6885-1 P9
- R: mit drehbarem Umleggriff
Aluminium
- Rundlauf- und Planlaufabweichung < 0,4
- unbearbeitete Fläche gestrahlt
Sicherheits-Umleggriff GN 798.7
Kunststoff, Polyamid (PA)
- Achsteil, 1.0718, brüniert
- Anbauteil, gesintert, brüniert
Information

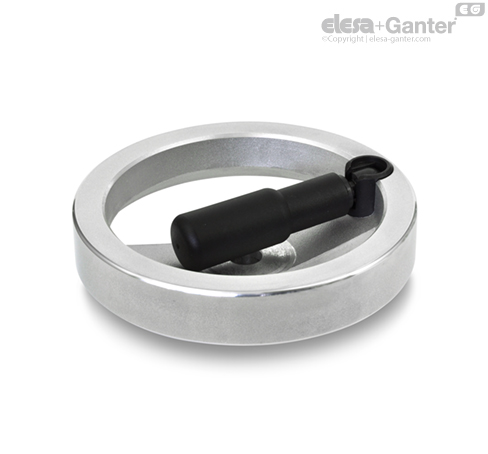

Umleggriff-Handräder GN 322.7 werden eingesetzt, wenn der Griff in der Bedienstellung aus Sicherheitsgründen nicht arretiert sein darf.
Anschließend wird er in axialer Richtung gegen Federkraft in eine Arretierung geschoben. So fixiert und unter Beibehaltung der Axialkraft kann mit dem Griff gekurbelt werden.
Nach dem "Loslassen" schiebt die Druckfeder den Griff aus der Arretierung heraus, die Torsionsfeder schwenkt ihn wieder zurück.
