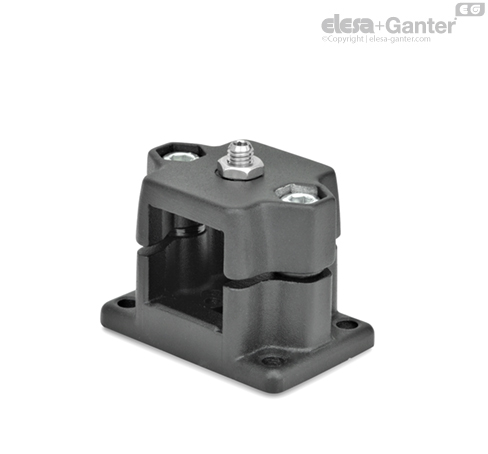

GN 147.7-D Flansch-Rastschlitten mit federndem Druckstück

Mit Flansch-Rastschlitten GN 147.7 können wiederkehrende Positionen entlang eines Vierkant-Konstruktionsrohres einfach und schnell angefahren werden. Die dazu benötigten Bohrungen für Form R oder Senkungen für Form D können entweder gemäß Konstruktionshinweis durch den Anwender eingebracht oder als Konstruktionsrohre mit Rastbohrungen komplett bearbeitet bezogen werden GN 990.1 .

Wenn die Klemmung schnell und werkzeuglos erfolgen soll, ersetzen die Zylinderschrauben der Schraubstellen z die Klemmhebel GN 911  wie in der Tabelle als Zubehör angegeben.

Zentrierbuchsen in den Durchgangsbohrungen eliminieren das axiale Spiel zwischen den Unter- und Oberteilen der Rastschlitten.

Flansch-Rastschlitten GN 147.7 werden mit lose beigelegtem Rastbolzen (Form R) oder federndem Druckstück (Form D) geliefert. Form G mit Gewinde ist universal für spezifische Anwendungsfälle geeignet.

• Verstellbare Klemmhebel GN 911

• Edelstahl-Eigenschaften

Die Vierkante der Rastschlitten sind abgestimmt auf Konstruktionsrohre GN 990.  abgestimmt. Diese können vom Anwender gemäß den in der Tabelle angegebenen Maßen mit Rastbohrungen (B oder S) versehen werden.

Konstruktionsrohre mit Rastbohrungen können als abgelängte und einbaufertig bearbeitete Rohre unter der Norm GN 990.1  bestellt werden.
