Ausführung
Form
- Form D: mit federndem Druckstück
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Befestigungs- / Übertragungselemente
- Zylinderschrauben DIN 912
Edelstahl 1.4301
Rastbolzen GN 717, Form CK
Federndes Druckstück GN 615.9, Form KN
- mit Edelstahl-Kontermutter ISO 4035
Information

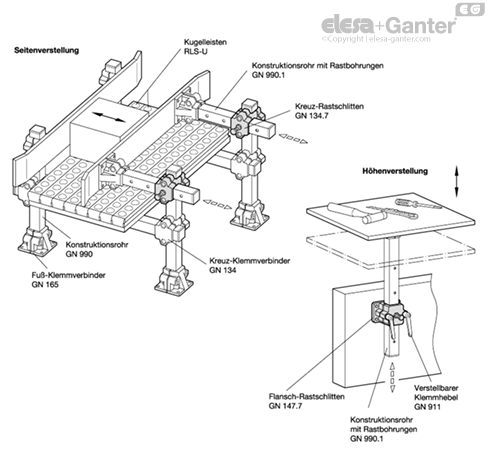

Mit Kreuz-Rastschlitten GN 134.7 können wiederkehrende Positionen entlang eines Vierkant-Konstruktionsrohres einfach und schnell angefahren werden. Die dazu benötigten Bohrungen für Form R oder Senkungen für Form D können entweder gemäß Konstruktionshinweis durch den Anwender eingebracht oder als Konstruktionsrohre mit Rastbohrungen komplett bearbeitet bezogen werden GN 990.1 .
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, ersetzen die Zylinderschrauben der Schraubstellen z die Klemmhebel GN 911 wie in der Tabelle als Zubehör angegeben. Zentrierbuchsen in den Durchgangsbohrungen eliminieren das axiale Spiel zwischen den Unter- und Oberteilen der Rastschlitten.

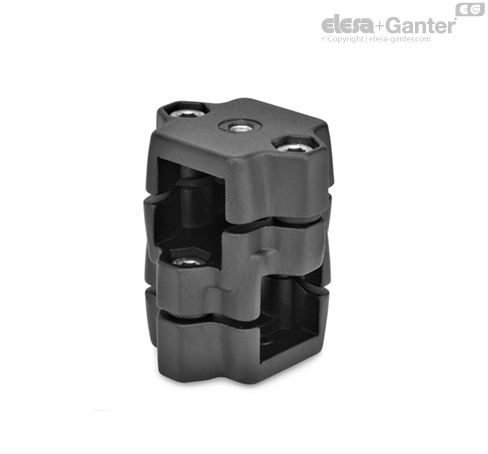

Kreuz-Rastschlitten GN 134.7 werden mit lose beigelegtem Rastbolzen (Form R) oder federndem Druckstück (Form D) geliefert. Form G mit Gewinde ist universal für spezifische Anwendungsfälle geeignet.
Konstruktionsinformation

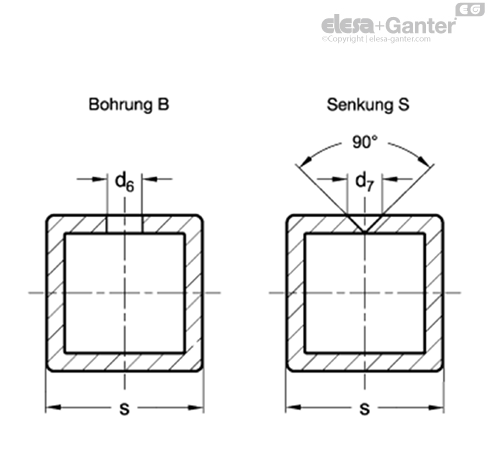

Die Vierkante der Rastschlitten sind abgestimmt auf Konstruktionsrohre GN 990. abgestimmt. Diese können vom Anwender gemäß den in der Tabelle angegebenen Maßen mit Rastbohrungen (B oder S) versehen werden.
Konstruktionsrohre mit Rastbohrungen können als abgelängte und einbaufertig bearbeitete Rohre unter der Norm GN 990.1 bestellt werden.
| S Vierkant V | d6 + 0.3 Bohrung B (für Form R) | d7 +0.3 Senkung S (für Form D) | für Rastschlitten |
| V 25 | B 5 | S 2.5 | V 25 |
| V 30 | B 5 | S 2.5 | V 30 |
| V 40 | B 8 | S 4.5 | V 40 |
| V 50 | B 8 | S 4.5 | V 50 |
