Ausführung
Form
- B: ohne Rastsperre, mit Kunststoff-Knopf
- BN: ohne Rastsperre, mit Edelstahl-Knopf
- C: mit Rastsperre, mit Kunststoff-Knopf
- CN: mit Rastsperre, mit Edelstahl-Knopf
Führung / Stift
Edelstahl 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4310
Version mit Kunststoff Knopf
Version mit Edelstahl Knopf
Information

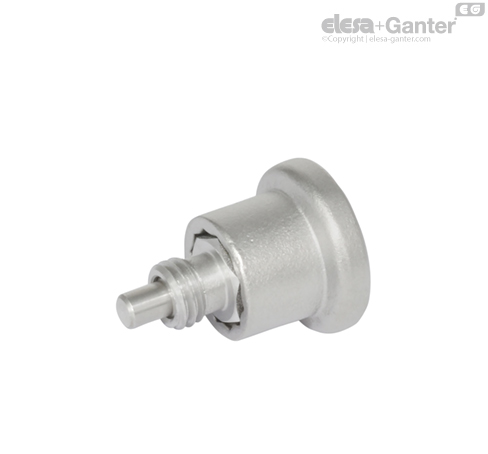

Edelstahl-Miniraster GN 822.7 zeichnen sich durch ihre besonders kompakten Abmessungen aus.
Basierend auf dem Prinzip der |s|_GN 822 Miniraster, vereinen sie deren vorteilhafte Bauart mit einer lückenlosen Reihe aller gängigen Größen an Bolzen und Gewinden. Damit stellen sie eine preisgünstige Alternative zu GN 607/ GN 607.1 Rastbolzen der entsprechenden Größen dar. Zur Montage wird der Miniraster zunächst mit Hilfe der Knopfrändelung eingeschraubt, bei gezogenem Raststift wird der Sechskant frei, um mit einem Gabelschlüssel fest anziehen zu können.
Bei gezogenem Raststift wird der Sechskant frei, so dass er mit einem Gabelschlüssel fest angezogen werden kann.
Bei den Formen C und CN kann der Knopf nach dem Einziehen des Rast-stiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „ein- gezogener“ Postition gehalten wird.
