Ausführung
Form

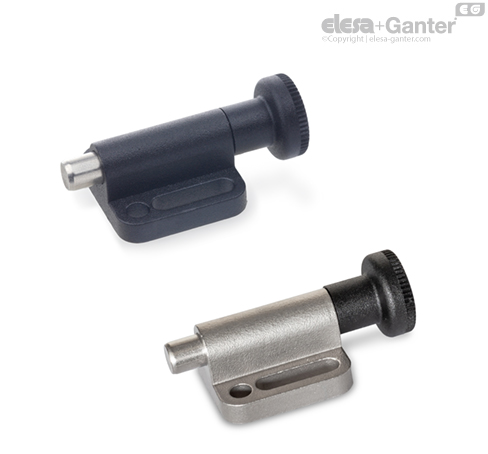

- B: ohne Rastsperre, mit Griffknopf
- C: mit Rastsperre, mit Griffknopf
Führung
kunststoffbeschichtet
Schwarz, strukturmatt
nichtrostend, 1.4308
blank, matt gestrahlt
Raststift
Edelstahl nichtrostend, 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4310
Zugring / Zugöse
Edelstahl nichtrostend, 1.4310
Griff
Kunststoff (Polyamid PA)
Information
Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.
Rastbolzen Form C mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Form D verfügt über eine verstärkte Zugöse und eignet sich damit besonders für eine Fernbetätigung per Seilzug.
Die Edelstahl-Ausführungen ermöglichen die Verwendung der Rastbolzen in aggressiveren Umgebungen.
