Ausführung
Form
- A: mit Zugring, ohne Kontermutter
- AK: mit Zugring, mit Kontermutter
- B: ohne Rastsperre (Knopf), ohne Kontermutter
- BK: ohne Rastsperre (Knopf), mit Kontermutter
- C: mit Rastsperre (Knopf), ohne Kontermutter
- CK: mit Rastsperre (Knopf), mit Kontermutter
- D: mit Zugöse, ohne Kontermutter
- DK: mit Zugöse, mit Kontermutter
- Stahl, verzinkt, blau passiviert ST
- Ausführung in Edelstahl nichtrostend, 1.4305 NI
Stift
Edelstahl nichtrostend, 1.4305
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
Zugring / Zugöse
Edelstahl nichtrostend, 1.4310
Knopf Kunststoff Thermoplast (Polyamid PA)
Information

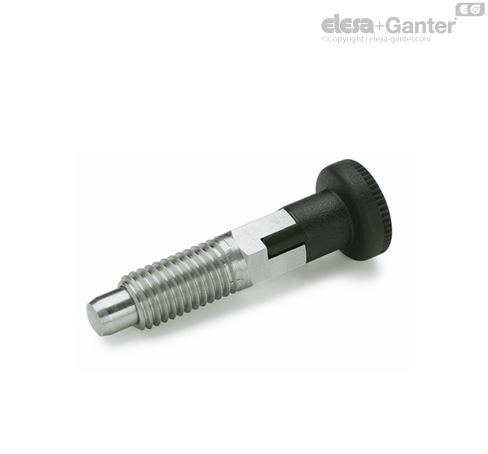

Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.
Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.
Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
