Ausführung
Form

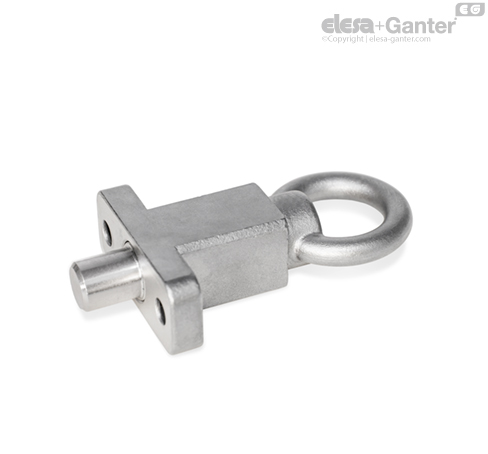

- A: mit Zugring, ohne Rastsperre
- C: mit Zugring, mit Rastsperre
- E: mit Riegel, mit Rastsperre
Führung
Stahlfeinguss
- verzinkt, blau passiviert ZB
- verzinkt und kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Führung
Edelstahl-Feinguss 1.4408 A4
verzinkt, blau passiviert (ZB und SW)
- Edelstahl-Feinguss 1.4408 (bei A4)
Riegel
verzinkt, blau passiviert (bei ZB und SW)
- Edelstahl-Feinguss 1.4408 (bei A4)
Stahl, verzinkt, blau passiviert (ZB und SW)
- Edelstahl 1.4401 (bei A4)
Gewindestift DIN 915 (Form A)
- Stahl, verzinkt (bei ZB und SW)
Druckfeder
Edelstahl 1.4571
Information
Bei Rastbolzen GN 722.5 wird der Raststift über den Zugring / Riegel betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Ausführung ST ist für Anwendungen im Stahlbau konzipiert, die Edelstahlausführung A4 ermöglicht den Einsatz in besonders aggressiven Umgebungen.
Die Form mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Zugring nach dem Einziehen des Stiftes seitlich gedreht. Durch die oben an der Führung angebrachte Rastmulde wird der Ring in dieser Position gehalten.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.
Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.
