Ausführung
Form
- B: ohne Rastsperre, ohne Kontermutter
- BK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter

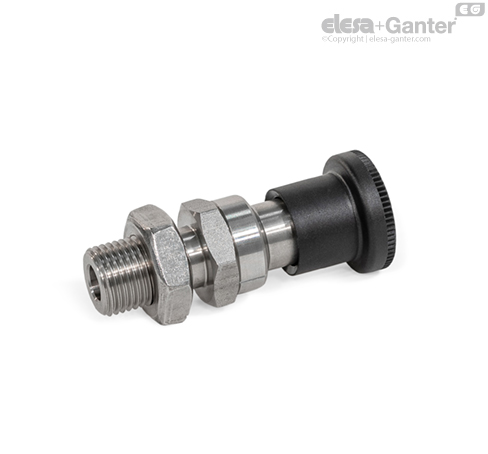

- CK: mit Rastsperre, mit Kontermutter
Führung
Edelstahl 1.4305 NI
Raststift
Edelstahl 1.4112, gehärtet
Knopf
Kunststoff (Polyamid PA)
Gewindestift DIN 916
Edelstahl 1.4301 (A2)
Druckfeder
Edelstahl 1.4310
Sechskantmutter ISO 8675
Edelstahl 1.4301 (A2)
Information
Rastbolzen GN 824 verfügen über einen Raststift mit quadratischem Querschnitt und einer Rastfläche, der eine Anlaufschräge gegenüber liegt. Bei einer Bewegung in Richtung der Anlaufschräge überfährt der Raststift Nuten und Kanten, da dabei der Raststift durch die Anlaufschräge in die Führung bewegt wird. In Richtung der Rastfläche rastet der Raststift entsprechend automatisch ein. Durch Betätigung des Knopfs kann die Rastung aufgehoben werden.
Rastbolzen mit Rastsperre Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht einrasten soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Bei gelöstem Gewindestift kann die Ausrichtung der Anlaufschräge stufenlos im Bereich von 360° eingestellt werden. Diese lässt sich an der Markierung an der Rastbolzenführung erkennen.
Montagehinweis
Die Position der Rastfläche lässt sich um 360° frei einstellen.
Montageschritte:
- 1. Gewindestift mit Innensechskantschlüssel lösen.
- 2. Rastfläche durch Drehen am Knopf in die gewünschte Position bringen.
- 3. Gewindestift mit Innensechskantschlüssel anziehen.
