Ausführung
Gewindekörper
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA)
Bolzen
Stahl gehärtet brüniert oder Edelstahl nichtrostend 1.4305
Die Bohrung für den Raststift ist mit einer Toleranz von -0,08 auszuführen.
Griff
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Druckfeder
Edelstahl nichtrostend 1.4319
Kontermutter
- NTT: Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA).
Zubehör: Separat erhältlich (siehe Tabelle).
Standardausführungen

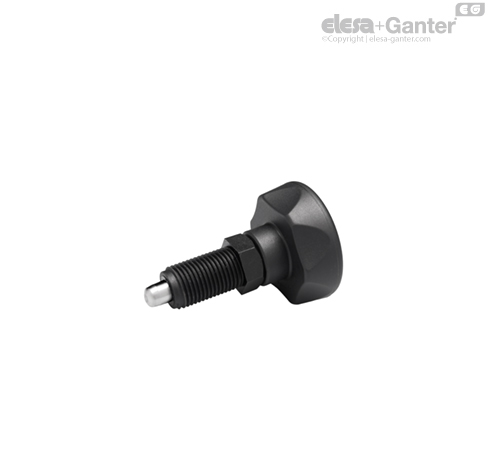

- PMT.110-A: Raststift Stahl gehärtet, brüniert, ohne Kontermutter
- PMT.110-AK: Raststift Stahl gehärtet, mit Kontermutter (nicht montiert geliefert)
- PMT.110-SST-A: Raststift Edelstahl nichtrostend 1.4305, ohne Kontermutter, nicht magnetisch
- PMT.110-SST-AK: Raststift Edelstahl nichtrostend 1.4305, mit Kontermutter, nicht magnetisch (nicht montiert geliefert)
Montagehinweis
Montagehinweis
Stellen Sie sicher, dass keine Bearbeitungsrückstände auf der Gewindebohrung für den PMT.110 vorhanden sind (Bild 1). Machen Sie bitte keine Fasen an der Gewindebohrung (Bild 2).
Kunststoff SUPER-Thermoplast Produkt von Elesa und Ganter.
ELK: ELESA original design.
